CTi 3M

Das Optris CTi 3M bietet eine zuverlässige Lösung für die berührungslose Temperaturmessung mit hoher Genauigkeit in Niedertemperaturbereichen und überzeugt durch eine verbesserte Leistung bei thermisch anspruchsvollen Materialien, insbesondere in Anwendungen der Metallverarbeitung. Dieses Infrarotthermometer wurde für den zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen entwickelt und deckt einen weiten Temperaturbereich von 30 °C bis 1850 °C ab.

Im Kern des Optris CTi 3M arbeitet ein erweiterter InGaAs-Detektor bei einer Wellenlänge von 2,3 µm. Dadurch werden präzise Temperaturmessungen an Metallen, in der Sekundärmetallverarbeitung, an Metalloxiden und keramischen Materialien ermöglicht. Mit Temperaturbereichen von 30 °C bis 1850 °C und Belichtungszeiten ab 110 µs bietet das Optris CTi 3M außergewöhnliche Genauigkeit und Geschwindigkeit. Die kurzwellige spektrale Empfindlichkeit des Pyrometers minimiert Messabweichungen durch veränderliche Emissionsgrade und sorgt so für zuverlässige Messergebnisse bei unterschiedlichen Materialien und Umgebungsbedingungen.

Das Optris CTi 3M wurde für die flexible Anpassung an unterschiedliche Temperaturanforderungen in industriellen Anwendungen entwickelt. Ob das Modell 3MXL für Temperaturen von 30 °C bis 350 °C oder das Modell 3MH2 mit Messbereichen bis 1500 °C eingesetzt wird – das System bietet passende Optionen für die meisten Temperaturanforderungen und stellt eine zuverlässige sowie anpassungsfähige Lösung für vielfältige industrielle Anwendungen dar.

Mit einer optischen Auflösung von bis zu 75:1 ermöglicht das CTi 3M präzise Temperaturmessungen auch aus größerer Entfernung. Die kompakte Baugröße des Infrarotsensors eignet sich ideal für die Integration in schwere Maschinen, während die schnelle Ansprechzeit von nur 320 µs die Überwachung schneller Prozesse ermöglicht und schnelle, genaue Messungen in Industrieumgebungen mit kurzen Taktzeiten unterstützt.

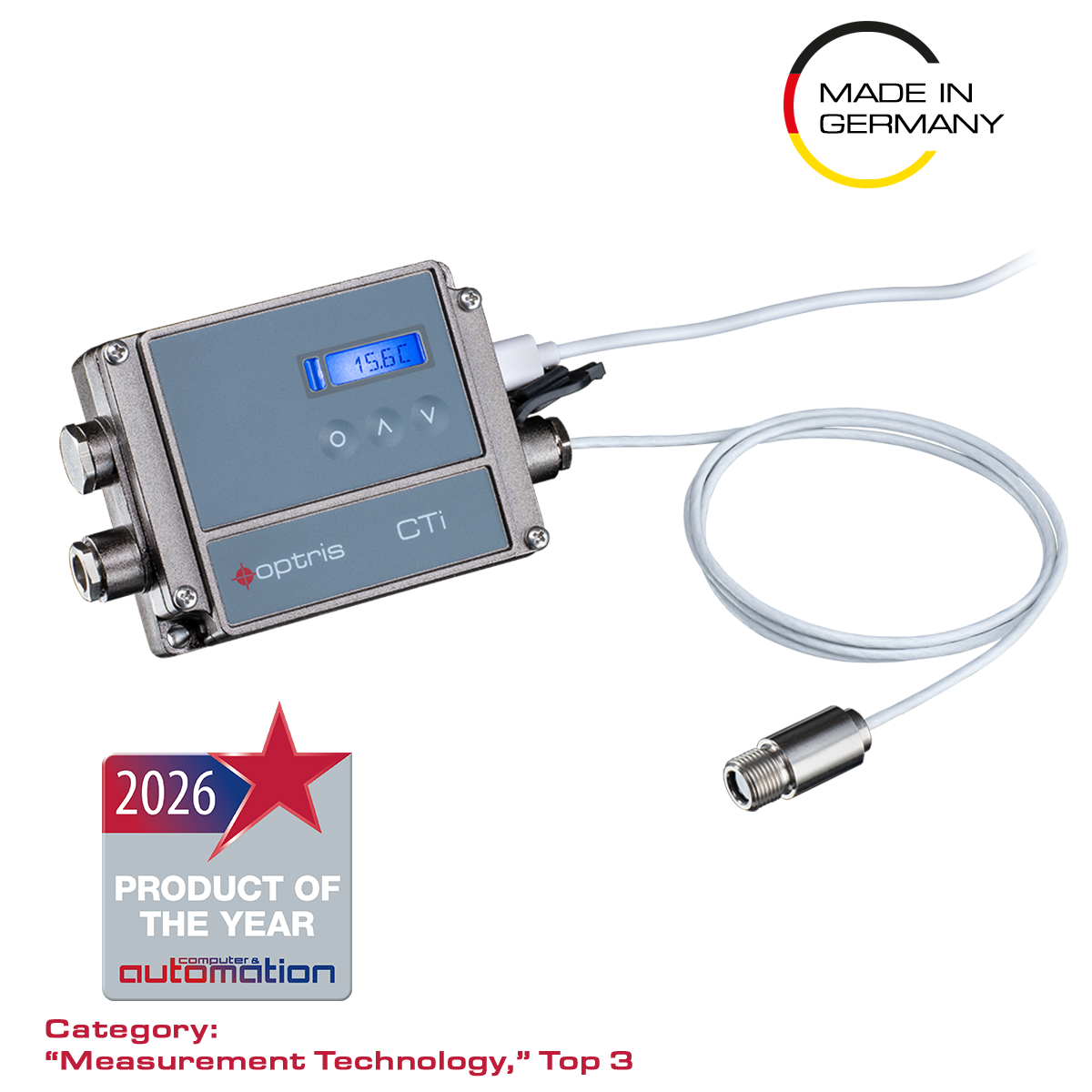

Das Optris CTi 3M verfügt über ein zweiteiliges Sensordesign aus Messkopf und separater Elektronikbox und bietet dadurch hohe Genauigkeit und Flexibilität. Die Elektronikbox vereinfacht die Gerätekonfiguration und bietet zahlreiche Schnittstellenoptionen, darunter analoge und digitale Ausgänge wie 0/4–20 mA, 0–5 V, 0–10 V, Thermoelement Typ K, USB, RS485, RS232, Relaisausgänge (2 × galvanisch getrennt), Modbus RTU, Modbus TCP, Ethernet TCP/IP, EtherNet/IP und Profinet.

Das Optris CTi 3M ermöglicht präzise und zuverlässige Temperaturmessungen in verschiedensten Umgebungen, darunter Labor-, Industrie- und Feldeinsätze. Der kompakte Messkopf des Pyrometers mit 14 mm Durchmesser und 28 mm Länge hält Umgebungstemperaturen bis 85 °C ohne zusätzliche Kühlung stand.

Optionales Zubehör erweitert die Funktionalität des Infrarotsensors zusätzlich und erfüllt unterschiedlichste industrielle Anforderungen. Die Montagegabel sorgt für eine sichere und stabile Installation bei kontinuierlicher Temperaturüberwachung, während das Visierrohr die Zielgenauigkeit und Messpräzision verbessert. Die Nahfokuslinse ermöglicht detaillierte Temperaturmessungen an kleinen oder weit entfernten Objekten, und das Luftspülsystem schützt den Temperatursensor vor Verschmutzungen in rauen Umgebungen. Diese optionalen Zubehörteile erweitern die Vielseitigkeit der Optris CTi 3M-Serie und bieten maßgeschneiderte Lösungen für verschiedene industrielle Einsatzszenarien.

Die Software „Optris CompactPlus Connect“ ist ein umfassendes Werkzeug zur Temperaturmessung und -analyse in Industrie und Forschung unter Verwendung von Optris-Infrarot-Pyrometern. Sie verfügt über eine benutzerfreundliche Oberfläche, die eine reibungslose Kommunikation mit Optris-Pyrometern ermöglicht. Die CompactPlus Connect-Software erweitert die Funktionen der stationären Optris-Infrarot-Pyrometer über die reine Temperaturmessung hinaus und bietet verschiedene Überwachungs-, Analyse- und Steuerungsfunktionen. Dazu gehören die Visualisierung von Temperaturverläufen anhand von Temperatur-Zeit-Diagrammen sowie die Dokumentation. Insbesondere ermöglicht sie erweiterte Datenanalysen, Datenprotokollierung, automatische Prozesssteuerungen, die Parametrierung des Pyrometers über Konfigurationseinstellungen sowie die Programmierung von Ein- und Ausgängen. Darüber hinaus bietet sie fortschrittliche Funktionen zur Signalverarbeitung. Insgesamt stellt die Optris CompactPlus Connect-Software eine robuste Lösung für thermische Messanwendungen dar und bietet Fachleuten in verschiedenen Branchen Vielseitigkeit, Effizienz und Benutzerfreundlichkeit. CompactPlus Connect Die Optris IR mobile App ermöglicht es Anwendern, ein Optris Infrarot-Pyrometer oder eine Optris Infrarotkamera mit einem Android-Smartphone oder -Tablet einzurichten und in Betrieb zu nehmen. Dieses Tool ist besonders hilfreich für die Inbetriebnahme und Ausrichtung des Sichtfeldes der Infrarotkameras oder zur Anpassung der Konfiguration. Die App analysiert den Live-Infrarotbildstrom der verbundenen Infrarotkameras mit automatischer Hot- und Cold-Spot-Erkennung. Bei Pyrometern werden ein Temperatur-Zeit-Diagramm oder das Videosignal angezeigt. Diese App funktioniert auf den meisten Android-Geräten ab Version 5.0 mit einem USB-Anschluss, der USB-OTG (On The Go) unterstützt. Google Play

Kann ich das Kabel zwischen Messkopf und Elektronikbox kürzen?

Beim Modell CTi 3M kann das Messkopfkabel um maximal 3 m gekürzt werden.

Welche optische Auflösung (D:S) ist für meine Anwendung geeignet?

Die Größe des Messobjekts sowie die optische Auflösung des Infrarotthermometers bestimmen den maximalen Abstand zwischen Messkopf und Messobjekt. Um Messfehler zu vermeiden, sollte das Messobjekt das Sichtfeld der Optik vollständig ausfüllen. Der Messfleck sollte daher mindestens so groß wie das Messobjekt oder kleiner sein.

Welche Einstellungen müssen bei Verwendung einer externen Nahfokuslinse vorgenommen werden?

Die optionale CF-Linse ermöglicht die Temperaturmessung kleiner Messobjekte. Bei Verwendung der CF-Linse muss die Transmission auf 0,92 eingestellt werden. Der angegebene Transmissionswert (Mittelwert) ist ein charakteristischer Richtwert und kann gewissen Streuungen unterliegen. Falls erforderlich, sollte die tatsächliche Transmission experimentell bestimmt werden.

Wie kann ich das Signalrauschen des Sensors reduzieren?

Bei den CT-Modellen darf das Messkopfkabel während der Messung nicht bewegt werden. Verwenden Sie ausschließlich geschirmte Kabel. Die Schirmung des Sensors muss geerdet werden. Vermeiden Sie Erdschleifen und daraus resultierende Signalstörungen in industriellen Umgebungen. Gegebenenfalls müssen die Masseverbindungen innerhalb der Elektronikbox angepasst werden. Stellen Sie hierzu den Jumper in der Elektronikbox auf die entsprechende Position um. Beachten Sie hierzu die Bedienungsanleitung.

Wie tausche ich den Messkopf aus?

Ab Werk ist der Messkopf bereits mit der Elektronikbox verbunden und der Kalibrierungscode wurde eingetragen. Innerhalb einer Modellgruppe können Messköpfe und Elektronikboxen beliebig miteinander kombiniert werden. Jeder Messkopf besitzt eine individuelle Head-ID, die sowohl auf dem Messkopfkabel aufgedruckt als auch auf dem Messkopf eingraviert ist. Dieser Kalibrierungscode muss in der Elektronikbox hinterlegt sein, damit eine korrekte Temperaturmessung und ein ordnungsgemäßer Sensorbetrieb gewährleistet sind.

Können zwei Pyrometer an denselben Computer angeschlossen werden?

Ja, das ist möglich. Bei Verwendung der Software CompactPlusConnect oder CompactConnect (abhängig vom verwendeten Pyrometertyp) müssen separate Instanzen der Software erstellt werden. Zwei Pyrometer können über die USB-Ports angeschlossen werden. Es ist auch möglich, zwei Pyrometer über eine RS485-Schnittstelle zu verbinden. Das erste Pyrometer kann über den mitgelieferten RS485-USB-Adapter mit dem PC verbunden werden.

• CTi 3M mit wählbarer Messkopfkabellänge
• 1,5 m USB-C-Kabel + USB-A-Adapter
• Schnellstartanleitung
