Verbesserung der Mundschutzproduktion mit Infrarot-Temperatursensoren

Optimierung des thermischen Formens von Zahnersatz durch berührungslose Temperaturmessung

Herausforderung

Beim dentalen Thermoformen ist eine präzise Erwärmung entscheidend, um Unter- oder Überhitzung zu vermeiden, die Passform, Haltbarkeit und mechanische Eigenschaften von Mundschutz und Retainern beeinträchtigen könnten.

Lösung

Durch die direkte Überwachung der Temperatur der thermoplastischen Folie während des Erhitzens gewährleistet die Infrarotmessung eine präzise und gleichmäßige Erwärmung und startet den Thermoformprozess im idealen Moment für eine optimale Passform.

Vorteile

Gewährleistet gleichmäßig präzise Erwärmung für hochwertige Dentalprodukte
Verhindert Überhitzung und Materialabbau während der Heizphase
Verbessert Passform und Tragekomfort durch optimale Formtemperatur
Reduziert Produktionsausschuss durch fehlerfreie Erwärmung und präzises Thermoformen
Ermöglicht zuverlässige, wiederholbare Ergebnisse in großvolumigen oder automatisierten Produktionslinien

Echtzeit-Produktionsüberwachung und einfache Integration in den Arbeitsablauf

Temperaturkontrolle für perfekte Passform und Haltbarkeit beim dentalen Thermoformen

Dentale Thermoformmaschinen sind essenziell für die Herstellung individuell angepasster Zahnprodukte wie Retainer, Mundschutz und Aligner. Diese Maschinen nutzen Wärme und Vakuumdruck, um thermoplastische Folien exakt an die Konturen eines Zahnmodells anzupassen und so die Zahnstruktur des Patienten präzise nachzubilden.

Der Prozess beginnt mit einem Zahnmodell, das häufig mittels 3D-Druck hergestellt wird und als Vorlage für das Formen des thermoplastischen Materials dient. Eine thermoplastische Folie – meist aus Materialien wie Polycarbonat oder EVA (Ethylen-Vinylacetat) – wird aufgrund ihrer Dicke und Flexibilität ausgewählt und in der Thermoformmaschine eingespannt.

Die Maschine erhitzt die Folie auf eine exakt definierte Temperatur, wodurch sie weich und formbar wird. Dieser Schritt ist entscheidend: Wird das Material überhitzt, kann es sich zersetzen oder zu weich werden, was die Passform und die mechanischen Eigenschaften beeinträchtigt. Ist die Temperatur hingegen zu niedrig, passt sich das Material nicht korrekt an das Zahnmodell an, was zu einer ungenauen Passform führt.

Daher ist eine präzise Temperaturregelung für den Thermoformprozess unerlässlich. Gleichmäßiges Erhitzen gewährleistet eine konstante Qualität über mehrere Produktionszyklen hinweg und verhindert lokale Überhitzung, Rissbildung oder Materialabbau. Eine genaue Temperaturmessung trägt dazu bei, die gewünschten Eigenschaften des Thermoplasts – Flexibilität, Festigkeit und Transparenz – zu bewahren und sicherzustellen, dass das Endprodukt sowohl langlebig als auch angenehm zu tragen ist.

Diese Präzision in der Temperaturregelung beeinflusst direkt die Wirksamkeit und den Komfort der dentalen Produkte und ist somit ein Schlüsselfaktor für den Erfolg des gesamten Thermoformprozesses.

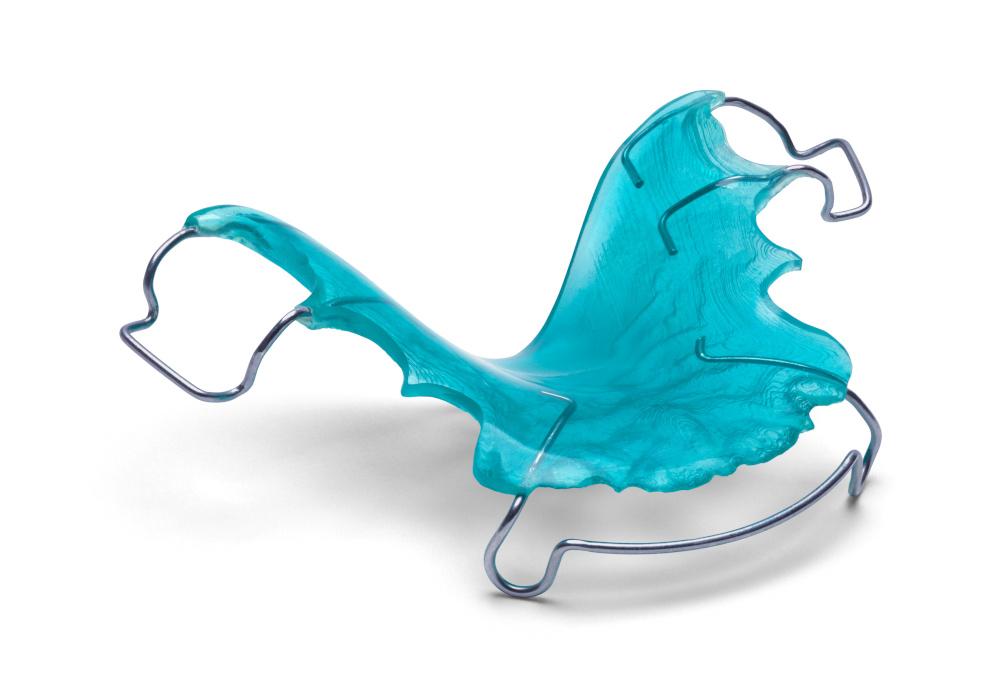

Wie Infrarot-Technologie die Herstellung von Zahnschutzvorrichtungen verbessert, um eine perfekte Passform zu erzielen

Wie Infrarottechnologie die Herstellung von Mundschutz verbessert – für perfekte Passform

Ein Hersteller, der auf Thermoformgeräte für Dentallabore spezialisiert ist, produziert individuell angepasste Mundstücke, die häufig im Sport eingesetzt werden. Diese Geräte verwenden Infrarotstrahler, um Kunststofffolien vor dem Formprozess auf eine präzise Temperatur zu erhitzen und eine gleichmäßige Erwärmung zu gewährleisten. Eine konstante Temperaturverteilung über die gesamte Oberfläche und eine genaue Kontrolle der Umformtemperatur sind entscheidend für qualitativ hochwertige Ergebnisse.

Berührungslose Infrarot-Temperatursensoren bieten in medizinischen Geräten – insbesondere in dentalen Thermoformsystemen – erhebliche Vorteile. Traditionell nutzten diese Systeme Kontaktfühler in der Nähe des Infrarotstrahlers, um die Temperatur zu messen, was häufig zu Abweichungen zwischen der Temperatur des Strahlers und der tatsächlichen Temperatur der Kunststofffolie führte. Um die Passgenauigkeit der Mundschutzprodukte zu verbessern, hat ein Medizintechnikunternehmen auf berührungslose Temperaturmessverfahren umgestellt. Das Optris CS LT Pyrometer, das unterhalb des Infrarotstrahlers positioniert ist, misst direkt die Temperatur der Folie während des Erhitzens. Diese präzise Messung ermöglicht es, den Heizvorgang exakt in dem Moment zu beenden, in dem die gewünschte Temperatur erreicht ist, und den Thermoformprozess zu starten.

In dieser Anwendung arbeitet der Infrarotstrahler im kurzwelligen Infrarotbereich, während das Optris CS LT Pyrometer in einem anderen Spektralbereich misst. Dadurch werden Interferenzen vermieden und präzise Temperaturwerte sichergestellt.

Die ideale Heiztemperatur zur Herstellung von Mundschutzprodukten aus Ethylen-Vinylacetat-Folien liegt zwischen 110 °C und 230 °C. Sobald die Folie diese Temperatur erreicht, wird sie vakuumgeformt und über das Zahnmodell gezogen, um eine sichere und komfortable Passform zu gewährleisten.

Optris Infrarot-Pyrometer für medizinische Geräte – höchste Präzision und Wirtschaftlichkeit

Das Optris CS LT Pyrometer liefert präzise Temperaturmessungen, ohne das Material zu berühren – ideal zur Überwachung thermoplastischer Folien, da so eine Kontamination ausgeschlossen wird. Dank seiner kompakten und robusten Bauweise lässt es sich auch in platzkritische Anlagen leicht integrieren. Mit seiner schnellen Reaktionszeit erfasst das CS LT Temperaturänderungen unmittelbar – entscheidend für Prozesse, die eine Echtzeitüberwachung erfordern, wie die Heizphase beim Thermoformen.

Das Pyrometer kann sowohl analoge als auch digitale Ausgangssignale ausgeben, was eine flexible Integration in unterschiedliche Maschinenkonzepte ermöglicht. Zudem kann das CS LT in Umgebungen bis zu 80 °C (176 °F) ohne zusätzliche Kühlung betrieben werden – ein wesentlicher Vorteil bei der Arbeit mit den hohen Temperaturen von Infrarotstrahlern.

Das CS LT Pyrometer überzeugt nicht nur durch seine Zuverlässigkeit, sondern auch durch ein hervorragendes Preis-Leistungs-Verhältnis, was es zur idealen Wahl für die Serienintegration in medizinische und industrielle Anlagen macht. Seine Wirtschaftlichkeit geht nicht zulasten der Qualität, da es stets präzise, berührungslose Temperaturmessungen liefert. Diese kosteneffiziente Lösung ist besonders vorteilhaft für Produktionslinien mit mehreren Messpunkten, da sie hohe Leistung mit Budgeteffizienz vereint.

Darüber hinaus wird das CS LT vollständig kalibriert geliefert, wodurch es sofort nach der Installation präzise Messergebnisse liefert – ein großer Vorteil für eine schnelle Inbetriebnahme und minimale Einrichtungszeiten. Diese Kombination aus Präzision, Wirtschaftlichkeit und einfacher Handhabung macht das CS LT zur ersten Wahl für Hersteller.
