Optimierung des Laserschneidens und -gravierens durch Messung der Wärmeeinflusszonen mit IR

Verständnis der thermischen Dynamik beim Laserschneiden und Lasergravieren

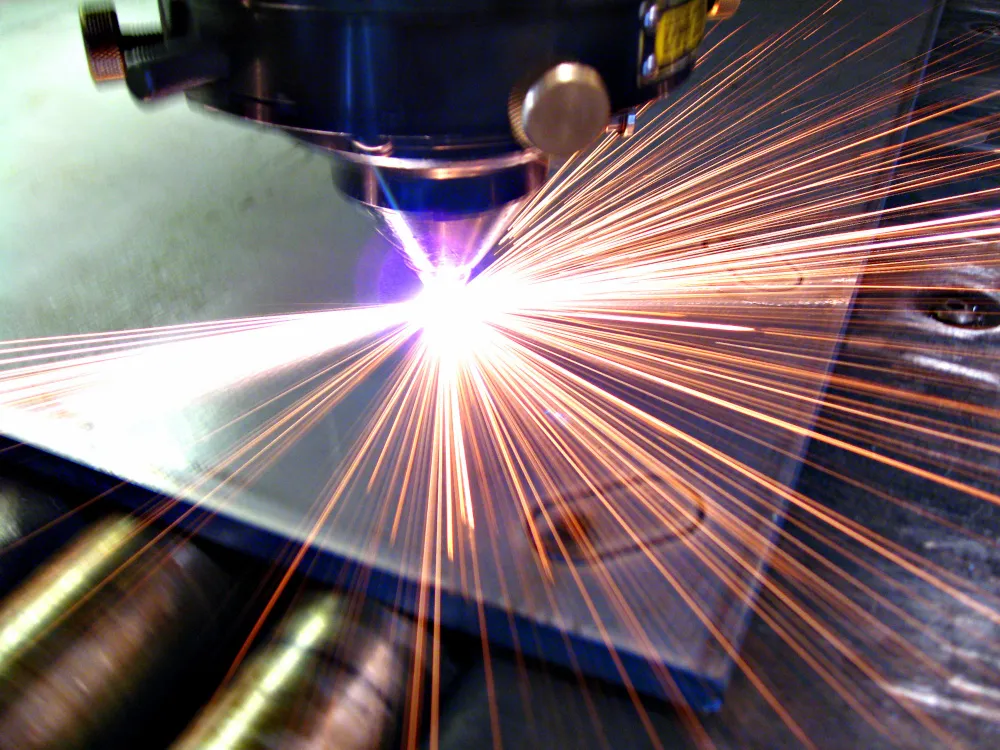

Laserschneiden und Lasergravieren sind hochpräzise und effiziente Verfahren zur Bearbeitung verschiedenster Materialien, darunter Metalle, Kunststoffe und Keramiken. Diese Prozesse nutzen einen konzentrierten Lichtstrahl – meist von einem CO₂- oder Faserlaser –, um Materialien durch Schmelzen, Verbrennen oder Verdampfen zu schneiden.

Während das Laserschneiden zahlreiche Vorteile bietet – wie hohe Präzision, Geschwindigkeit und die Möglichkeit, komplexe Geometrien zu erzeugen –, entstehen gleichzeitig mehrere thermische Herausforderungen, die die Qualität und Effizienz des Prozesses beeinträchtigen können. Laserschneidanlagen erzeugen extrem hohe Temperaturen, die je nach Material über 1000 °C erreichen können und einen erheblichen Einfluss auf das bearbeitete Material haben.

Eine der größten Herausforderungen beim Laserschneiden ist die Bildung einer Wärmeeinflusszone (Heat Affected Zone, HAZ). Die intensive Hitze des Laserstrahls kann die Mikrostruktur des Materials in der Umgebung des Schnittes verändern und dadurch zu mechanischer Beeinträchtigung führen. Untersuchungen zeigen, dass Größe und Ausprägung der HAZ von verschiedenen Schneidparametern abhängen – etwa von der Laserleistung, der Schneidgeschwindigkeit und der Art des verwendeten Schneidgases. Hohe Laserleistung und niedrige Schneidgeschwindigkeit können die Wärmeeinflusszone vergrößern, was zu größerer Materialverformung und geringerer mechanischer Festigkeit führt.

Die Temperaturverteilung während des Laserschneidprozesses steht in direktem Zusammenhang mit der Schnittqualität. Eine ungleichmäßige Temperaturverteilung kann Probleme wie Gratbildung, erhöhte Oberflächenrauheit oder Schwankungen in der Schnittfugenbreite verursachen. Darüber hinaus kann die enorme Hitze beim Laserschneiden zu thermischer Verformung führen. Die schnellen Heiz- und Abkühlzyklen können insbesondere bei dünnen oder stark wärmeleitenden Materialien zu Verzug führen, was die Maßhaltigkeit der Bauteile beeinträchtigt und die Montage erschwert.

Die thermische Leistung der Laserschneidmaschine hat somit einen direkten Einfluss auf die Schnittqualität. Übermäßige Wärme kann Materialverformungen, Schmelzspuren oder Verkohlungen verursachen, was zu unpräzisen oder beschädigten Schnitten führt. Faktoren wie Laserleistung, Verstärkung, Fokusdurchmesser, Plasmabildung, Auflösungsanforderungen, Kristalleigenschaften und der Einsatz von Inertgasen beeinflussen die thermische Leistung während des Schneidvorgangs.

Die Überwachung des thermischen Fingerabdrucks des Laserprozesses eröffnet neue Möglichkeiten zur Prozessoptimierung.

Höhere Qualität durch thermisches Management mit integrierter Infrarot-Thermografie bei Laseranwendungen

Der Einsatz von Infrarotkameras zur Überwachung liefert wertvolle thermische Daten, die zur Feinabstimmung des Laserprozesses genutzt werden können, um hochwertige Schnitte bei minimaler thermischer Belastung zu erzielen. Eine effektive Steuerung dieser thermischen Herausforderungen erfordert die Optimierung von Laserleistung, Schneidgeschwindigkeit und Fokus, um die Wärmebelastung des Materials zu minimieren.

Die Echtzeit-Temperaturüberwachung mittels Infrarot-Thermografie hat sich als äußerst wirksam bei der Bewertung und Kontrolle der Schnittqualität erwiesen. Die Rolle der Thermografie ist entscheidend, um optimale Prozessbedingungen sicherzustellen und Fehler zu vermeiden. Durch die kontinuierliche Überwachung der Temperatur an der Schnittfront können Prozessparameter rechtzeitig angepasst werden, um Defekte zu verhindern. Hochauflösende Wärmebildkameras erkennen frühzeitig thermische Verformungen, sodass die Schneidparameter umgehend korrigiert werden können.

Durch die Kombination moderner Überwachungstechnologien mit einem tiefen Verständnis der thermischen Dynamik können Hersteller höchste Schnittqualität erreichen und gleichzeitig die Materialintegrität bewahren.

Optris bietet spezialisierte Infrarotkameras, die speziell für Laseranwendungen entwickelt wurden. Die PI-Wärmebildkameras lassen sich einfach in bestehende Systeme integrieren und unterstützen sowohl analoge als auch digitale Ausgänge. In einigen Maschinenkonfigurationen wird die PI-Infrarotkamera mit einem Linux-Computer betrieben, wobei das SDK genutzt wird, um maßgeschneiderte Software für optimale Prozesssteuerung und Systemintegration zu entwickeln.
