Optris IR Anwendungs-Banner Elektronik Kritische thermische Hotspots

Identifizierung kritischer thermischer Hotspots bei der Leiterplattenentwicklung mit IR-Kameras

Optimierung von Leiterplattenlayouts mit Wärmebildkameras

Herausforderung

Die Wärmebeherrschung in Leiterplatten mit hoher Leistungsdichte ist aufgrund begrenzten Platzes, großer wärmeerzeugender Bauteile und des Risikos thermischer Spitzen durch ungünstiges Layout schwierig. Traditionelle kontaktbasierte Methoden liefern keine umfassenden thermischen Daten, was es erschwert, Hotspots in der Designphase effektiv zu erkennen und zu beheben.

Lösung

Infrarotkameras ermöglichen eine vollflächige thermische Visualisierung elektrisch betriebener PCB-Prototypen und erlauben es Ingenieuren, Hotspots frühzeitig zu erkennen und zu beheben. Diese berührungslose Methode unterstützt eine präzise Analyse und Designanpassung, gewährleistet eine optimale thermische Verteilung und beeinflusst die Leistung der Leiterplatte nicht, ohne umfangreiche physische Sensorik zu benötigen.

Vorteile

  • Erhöht die Zuverlässigkeit, indem Hotspots vor der Finalisierung des Layouts erkannt werden
  • Reduziert Ausfallrisiken und teure Rückrufe durch frühzeitige thermische Optimierung
  • Beschleunigt die Entwicklung durch effiziente thermische Testiterationen im Labor
  • Senkt Kosten durch den Wegfall umfangreicher Thermoelement-Installationen und Arbeitsaufwände
  • Ermöglicht fundierte Designentscheidungen dank umfassender thermischer Echtzeitdaten

Thermische Risiken bei der Leiterplattenentwicklung beheben

Umgang mit thermischen Risiken bei der Leiterplattenentwicklung

Die Kontrolle der Wärmeentwicklung in Leiterplatten (PCBs) mit hoher Leistungsdichte ist schwierig, da zahlreiche Leiterbahnen gleichzeitig Strom ziehen und mehrere Komponenten auf eine konstante Stromversorgung angewiesen sind. Eine hohe Leistungsdichte ist oft notwendig, um verschiedene Funktionen in einer Anwendung zu ermöglichen. Eine effiziente Raumausnutzung ist entscheidend, da jeglicher Übersprech-Effekt schnell zu thermischen Spitzen führen kann.
Zusätzlich enthalten einige Leiterplatten mit hoher Leistungsdichte größere Komponenten, was das thermische Management weiter erschwert. Größere Bauteile erzeugen mehr Wärme und verringern die verfügbare Oberfläche zur Wärmeabgabe. Eine ausreichende Fläche für die Wärmedissipation sicherzustellen, ist für eine ordnungsgemäße Kühlung essenziell. Eine dichte Bestückung von Bauteilen kann, selbst wenn sie den IPC-Standards entspricht, kontraproduktiv sein.
Ein effektives thermisches Management ist im PCB-Design unverzichtbar und beeinflusst die physikalische Leistung und Funktionalität der Leiterplatte maßgeblich. Daher sollte es für jeden Designer oberste Priorität haben. Das Identifizieren und Beheben von Hotspots ist entscheidend, um die Zuverlässigkeit und Sicherheit des Endprodukts sicherzustellen. Hotspots können auf Bereiche hinweisen, in denen Komponenten falsch platziert sind oder ein Überhitzungsrisiko besteht, was zu Bauteilversagen oder Bränden führen kann. Diese Herausforderung wurde durch einen Fall verdeutlicht, in dem ein Kunde eine Reihe von Ausfällen aufgrund von Überhitzung im Feldeinsatz verzeichnete, was die Notwendigkeit einer effektiveren thermischen Analyse in der Designphase aufzeigte. Traditionelle Methoden wie Thermoelemente erwiesen sich als unzureichend, da sie die Leiterplatte nicht vollständig abdecken konnten und gleichzeitig physisch in das System eingriffen. Die Notwendigkeit einer berührungslosen, umfassenden Lösung führte zur Untersuchung von Infrarotkameras.

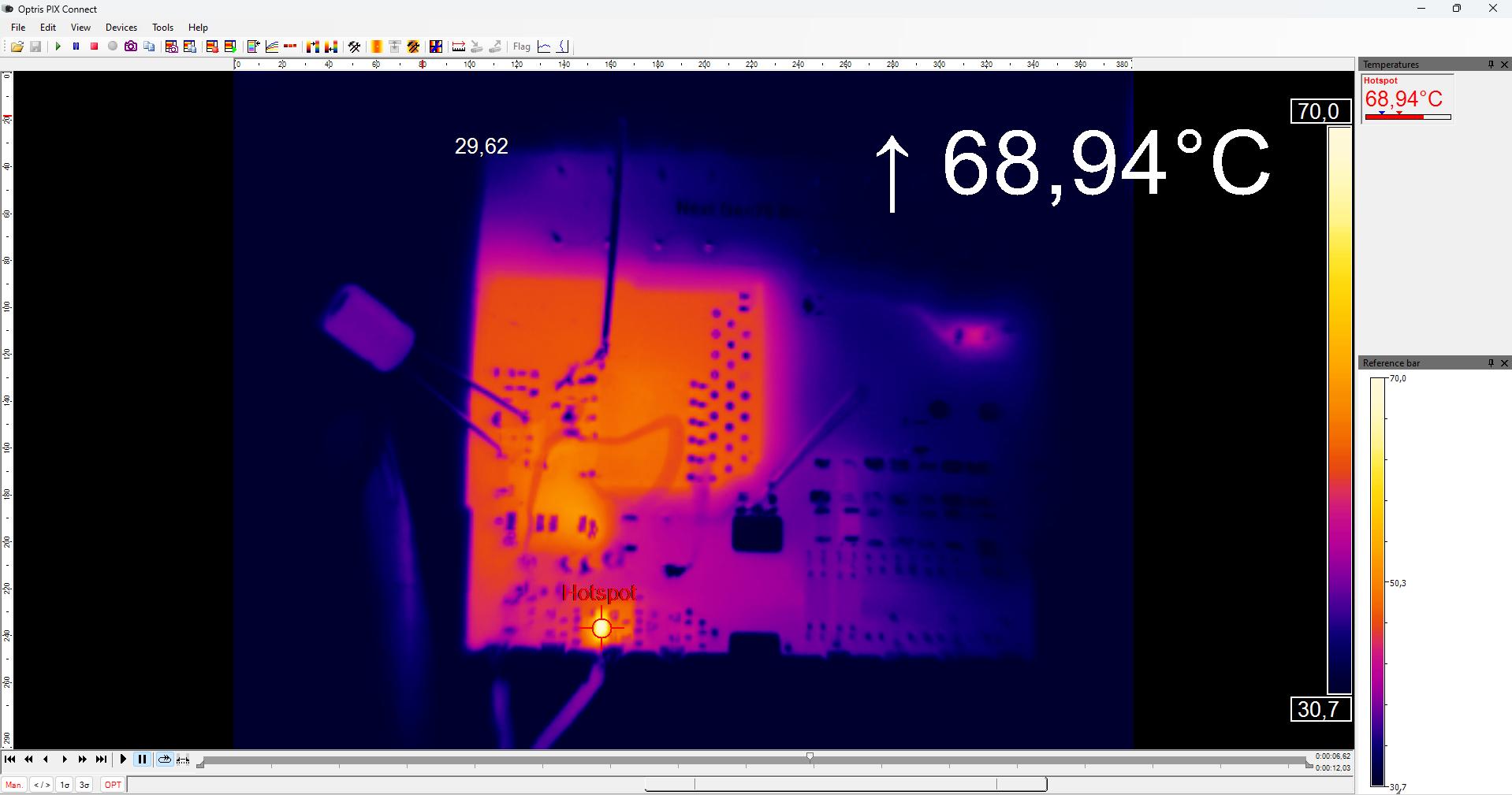

Einsatz von IR-Kameras für eine effektive thermische Analyse zur Optimierung von Leiterplattenlayouts

Optimierung von PCB-Layouts durch effektive thermische Analyse mit IR-Kameras

In der PCB-Entwicklung bieten IR-Kameras einen entscheidenden Vorteil, da sie Ingenieuren ermöglichen, die thermische Verteilung über die gesamte Leiterplatte hinweg sichtbar zu machen. Diese Fähigkeit ist entscheidend für die frühzeitige Erkennung potenzieller Hotspots, die durch eine Neupositionierung von Komponenten oder Designanpassungen behoben werden können. Ohne die Möglichkeit, solche thermischen Anomalien zu erkennen, steigt das Risiko eines PCB-Ausfalls erheblich, was zu kostspieligen Rückrufen und Reputationsschäden führen kann. Die Motivation zur Integration fortschrittlicher Wärmebildlösungen, wie sie Optris anbietet, entsteht daher aus dem Bedarf an erhöhter Sicherheit, Effizienz und Zuverlässigkeit in der PCB-Produktion. Ingenieure verwenden Optris IR-Kameras, um die thermische Leistung von Prototyp-Leiterplatten zu überwachen und Bereiche mit übermäßiger Wärmeentwicklung zu identifizieren, indem sie die Boards unter Spannung setzen und die Wärmebilder analysieren. Optris Wärmebildkameras wie die PI 450i und PI 640i sind aufgrund ihrer hohen Auflösung und ihrer Fähigkeit, detaillierte thermische Profile zu erfassen, besonders effektiv. Diese Kameras ermöglichen es Ingenieuren, die genaue Position und Intensität von Hotspots zu erkennen, was präzise Designanpassungen erleichtert.

Während der Tests werden Wärmebildkameras in einer Laborumgebung eingesetzt, in der elektrisch betriebene Prototypen einer umfassenden thermischen Analyse unterzogen werden. Ingenieure erfassen thermische Echtzeitdaten, die anschließend ausgewertet werden, um festzustellen, ob Komponenten übermäßige Wärme erzeugen. Wird ein Hotspot entdeckt, wird das Layout überarbeitet, um die thermische Verteilung zu verbessern. Dieser iterative Prozess wird fortgesetzt, bis die thermische Leistung der Leiterplatte den erforderlichen Standards entspricht. Mit Optris Wärmebildkameras können Ingenieure sicherstellen, dass alle Komponenten innerhalb sicherer Temperaturbereiche arbeiten und so das Risiko thermisch bedingter Ausfälle erheblich reduzieren.
Darüber hinaus ersetzt der Einsatz von Wärmebildkameras die umfangreiche Verwendung von Thermoelementen, deren Installation arbeitsintensiv ist und nur begrenzte Daten liefert. Infrarotkameras bieten eine nichtinvasive Alternative, die umfassende thermische Daten liefert, ohne die thermischen Eigenschaften der Leiterplatte zu beeinflussen. Die Softwarefunktionen der Optris-Kameras verbessern diesen Prozess zusätzlich, indem sie eine detaillierte Analyse und Dokumentation thermischer Profile ermöglichen, wodurch Ingenieure ihre Erkenntnisse leichter kommunizieren und fundierte Designentscheidungen treffen können.

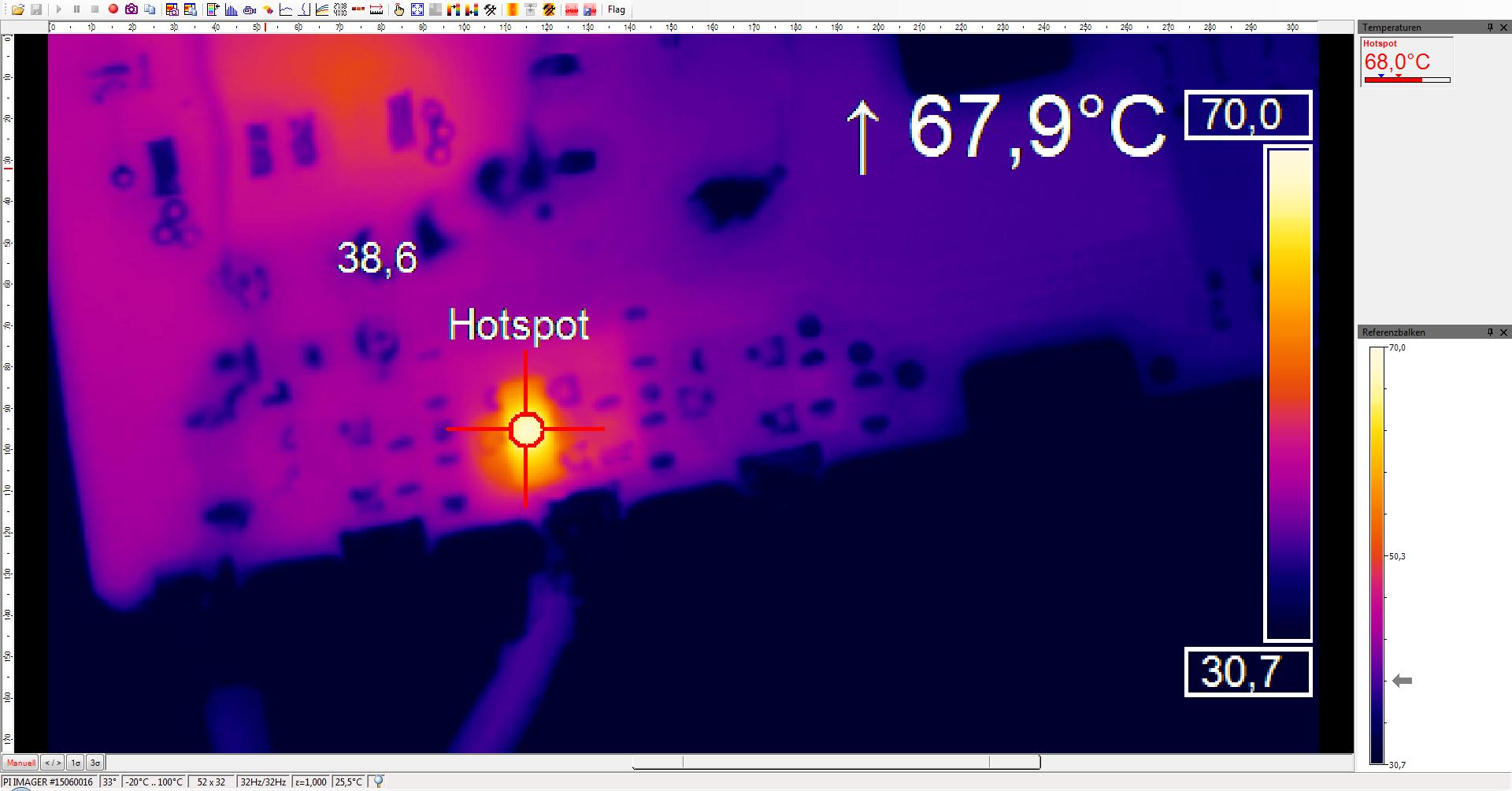

Vorteile der Optris-Lösungen bei der Leiterplattenprüfung

Vorteile von Optris Lösungen in der PCB-Prüfung

Die thermische Analyse mittels IR-Kameras erhöht die Zuverlässigkeit und Sicherheit des Endprodukts. Durch die frühzeitige Identifikation und Behebung von Hotspots in der Designphase können Ingenieure potenzielle Ausfälle verhindern und sicherstellen, dass die Leiterplatten unter Betriebsbedingungen optimal funktionieren. Dieser proaktive Ansatz reduziert die Wahrscheinlichkeit von Rückrufen und Feldausfällen, schützt den Ruf des Unternehmens und spart Kosten, die mit Garantieansprüchen und Reparaturen verbunden sind. Die detaillierten thermischen Daten, kombiniert mit den fortschrittlichen Funktionen der Optris Kameras, stellen sicher, dass Ingenieure thermische Probleme frühzeitig adressieren, die Platzierung von Bauteilen optimieren und letztendlich hochwertige, zuverlässige PCBs liefern können.
Zudem rationalisiert der Einsatz von Optris Infrarotkameras den Testprozess erheblich. Die hochauflösenden Bilder dieser Kameras bieten eine klare und detaillierte Darstellung der thermischen Verteilung, was es erleichtert, Probleme präzise zu identifizieren und schnell Lösungen umzusetzen. Diese Effizienz beschleunigt nicht nur den Entwicklungszyklus, sondern ermöglicht auch eine schnellere Markteinführung neuer Produkte. Die Möglichkeit, Designs intern zu testen und zu validieren, verbessert zudem die Gesamtqualität des Designs, da Ingenieure mehr Kontrolle über die Testumgebung haben und schneller iterieren können.
Ein weiterer wesentlicher Vorteil sind die Kosteneinsparungen, die durch die Reduzierung physischer Testkomponenten wie Thermoelemente erzielt werden. Durch den Einsatz berührungsloser Wärmebildtechnik können Unternehmen den Ressourcen- und Arbeitsaufwand für die thermische Analyse minimieren, was zu einer effizienteren Nutzung von Ingenieurszeit und Budget führt. Darüber hinaus unterstützt der umfassende Datensatz der Optris Kameras bessere Entscheidungen und Dokumentation, was für die Einhaltung hoher Qualitätsstandards in der PCB-Fertigung entscheidend ist.
