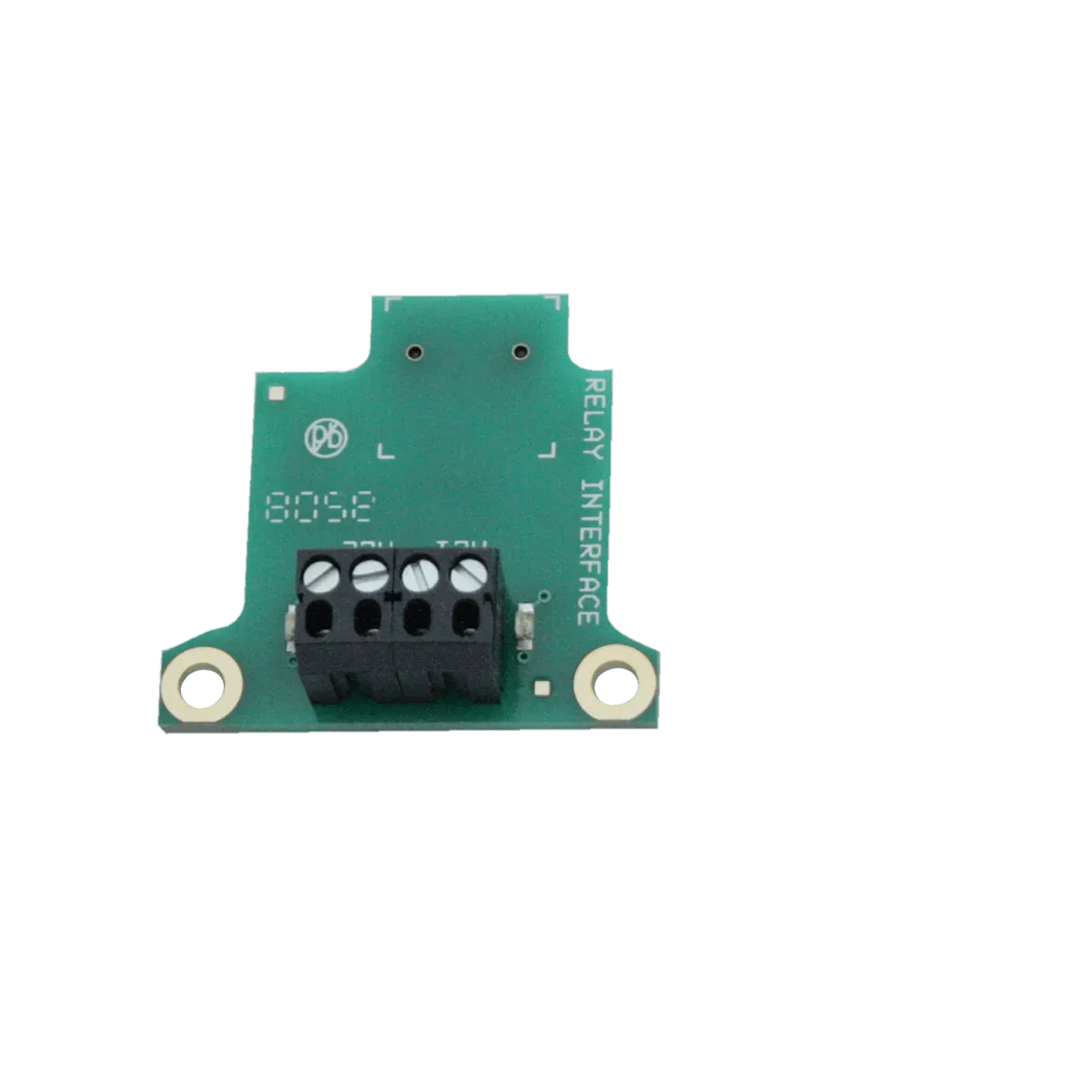

Relais-Schnittstellen-Kit

Die Relais-Schnittstelle, verwendet für CT-, CTlaser- und CTratio-Pyrometer, bietet eine robuste und flexible Alarmierung für die Infrarot-Temperaturüberwachung in industriellen Umgebungen. Sie unterstützt bis zu zwei vollständig isolierte Schalter, die bis zu 60 VDC/42 VACRMS bei 0,4 A DC/AC schalten können. Die Relaisplatine arbeitet gemäß den im Gerät eingestellten Alarmwerten und bietet visuelle Anzeigen über eine rote LED, wenn der Schalter geschlossen ist. Eine korrekte Installation und Konfiguration gewährleisten eine präzise und effiziente Temperaturüberwachung, die für kritische Anwendungen mit zuverlässiger Alarmreaktion unerlässlich ist.

• Relais-Schnittstelle für CT-, CTlaser- und CTratio-Pyrometer
• Unterstützt zwei vollständig isolierte Schalter
• Schaltet bis zu 60 VDC/42 VACRMS, 0,4 A DC/AC
• Zuverlässige Alarmkommunikation

Allgemeine Spezifikationen

Umweltklassifizierung: IP67 (Nema-4) (bei Installation)
Betriebstemperatur: -20 °C bis 80 °C
Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensierend

Eigenschaften der Schnittstellenplatine

Port-Protokoll: Relais
Schaltkapazität: Bis zu 60 VDC/42 VACRMS, 0,4 A DC/AC
Anschluss: keiner
Physikalische Ebene: Relais (2-Draht)
Maximale Anzahl von Geräten im Netzwerk: Einzelgerätkommunikation

Wofür dient die Relais-Schnittstelle?

Die Relais-Schnittstelle ermöglicht eine zuverlässige Alarmierung in industriellen Anwendungen. Sie unterstützt bis zu zwei vollständig galvanisch getrennte Schaltausgänge für eine sichere Alarmweitergabe.

Wie wird die Relais-Schnittstelle an einem CT-Gerät installiert?

Die Relais-Schnittstellenplatine wird in den dafür vorgesehenen Steckplatz neben dem Display eingesetzt und mit M3x5-Schrauben befestigt. Eine korrekte Verdrahtung und Konfiguration gewährleisten einen zuverlässigen Betrieb.

Welche Schaltleistung besitzen die Relaisausgänge?

Die Relais-Schnittstelle unterstützt Schaltspannungen bis 60 VDC bzw. 42 VAC RMS bei einem Schaltstrom von 0,4 A DC/AC.

Wie werden die Alarmwerte für die Relais-Schnittstelle eingestellt?

Die Alarmwerte sind werkseitig voreingestellt und können über die Software mithilfe einer digitalen Schnittstelle wie USB oder RS232 angepasst werden.

Welche optischen Statusanzeigen bietet die Relais-Schnittstelle?

Die Relais-Schnittstelle verfügt über eine rote LED, die einen geschlossenen Relaiskontakt signalisiert.

Können eine digitale Schnittstelle und die Relaisausgänge gleichzeitig verwendet werden?

Nein, eine digitale Schnittstelle und die Relaisausgänge können nicht gleichzeitig installiert werden.

• 1x Relais-Schnittstellenplatine
• 1x M12-Kabelverschraubung
• 1x Set aus Befestigungsschrauben, Kabelbinder
• 1x Schnellreferenz
