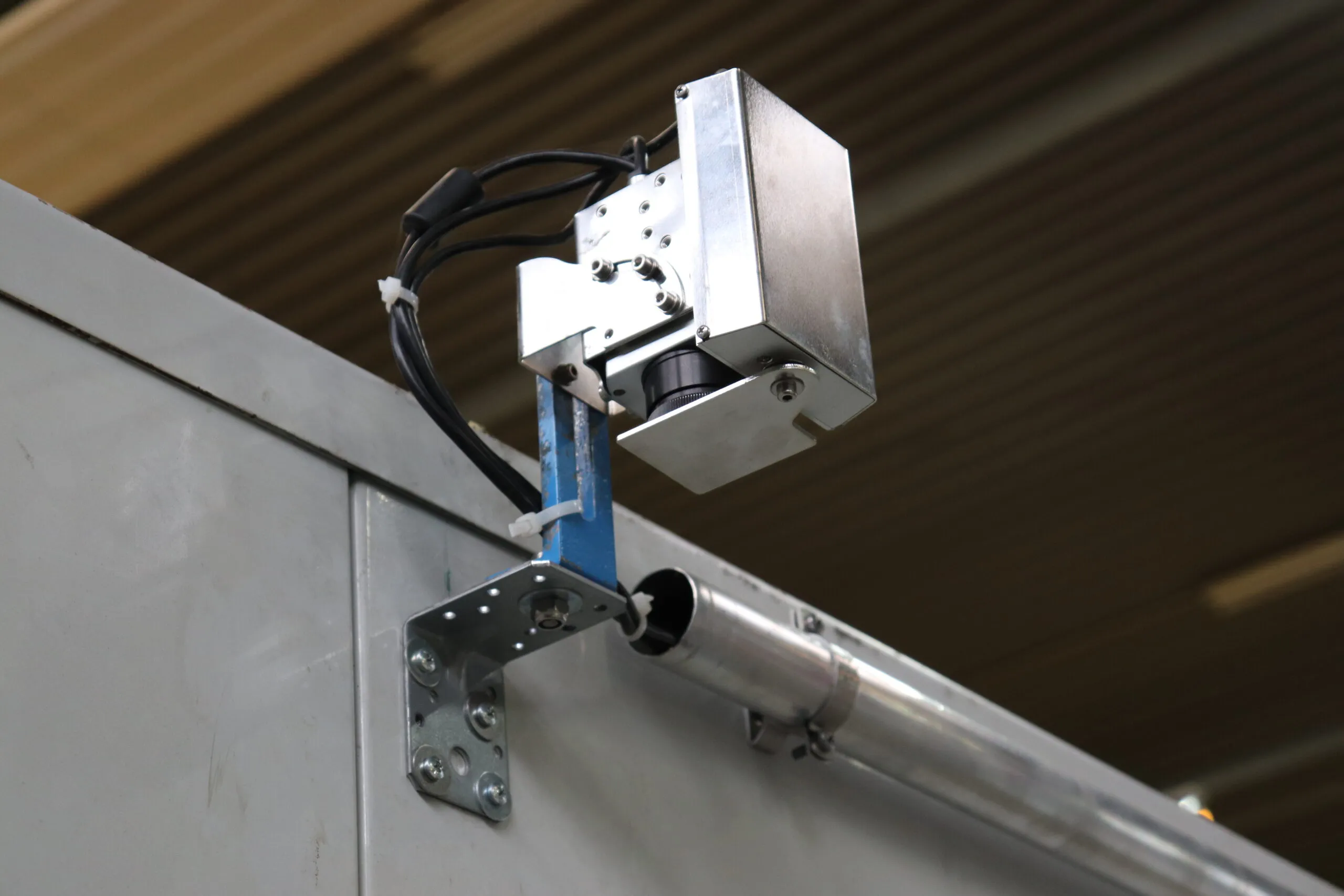

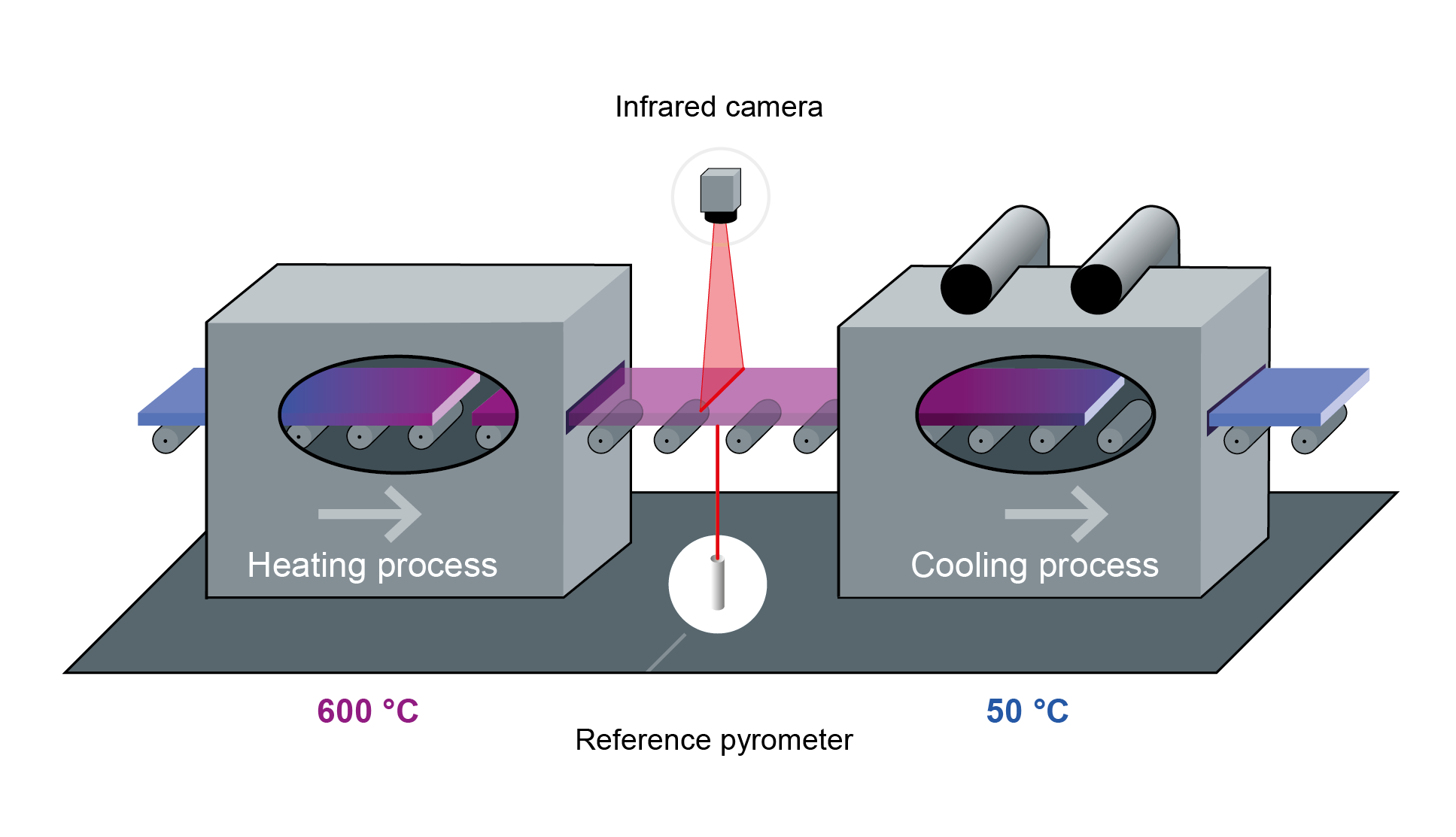

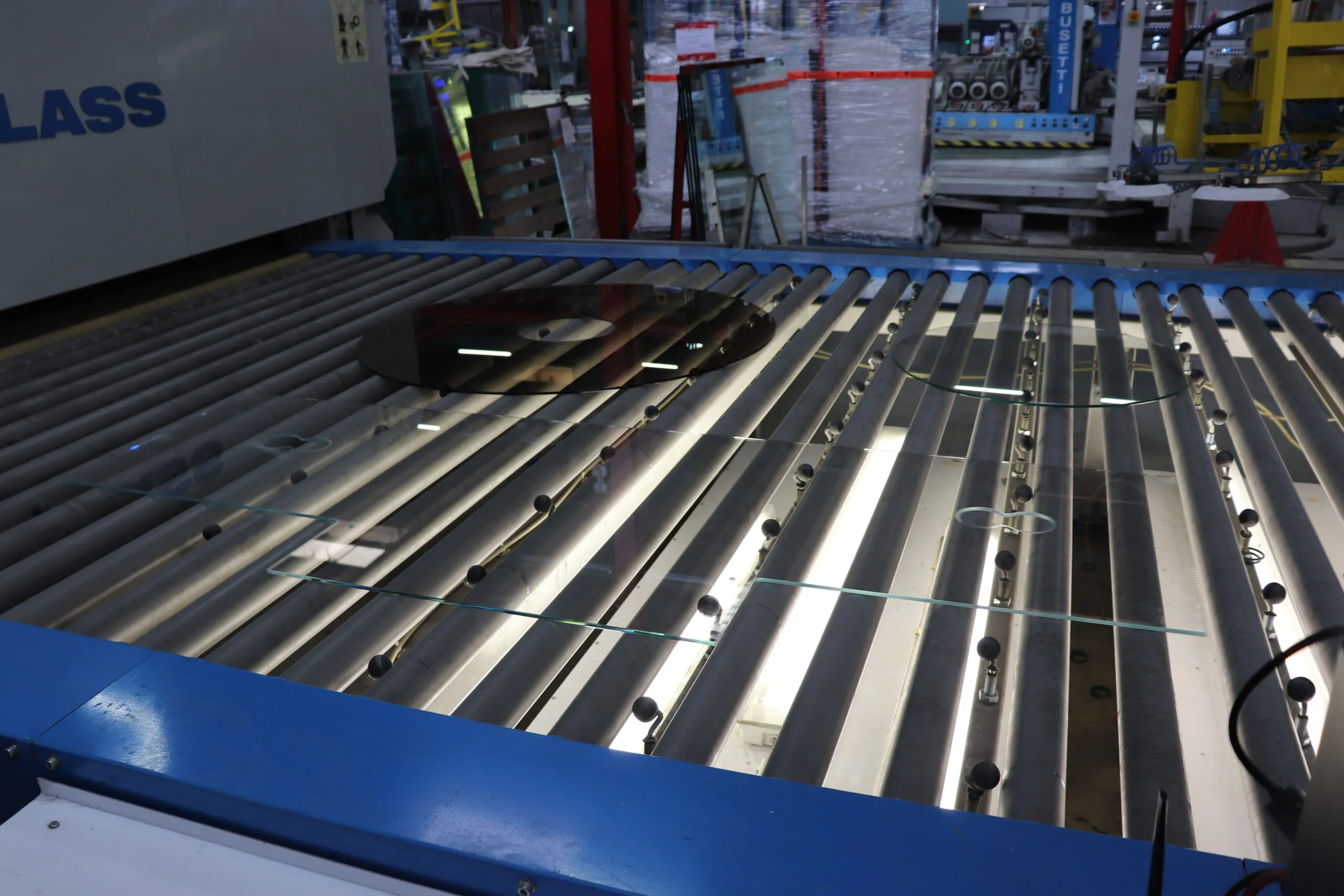

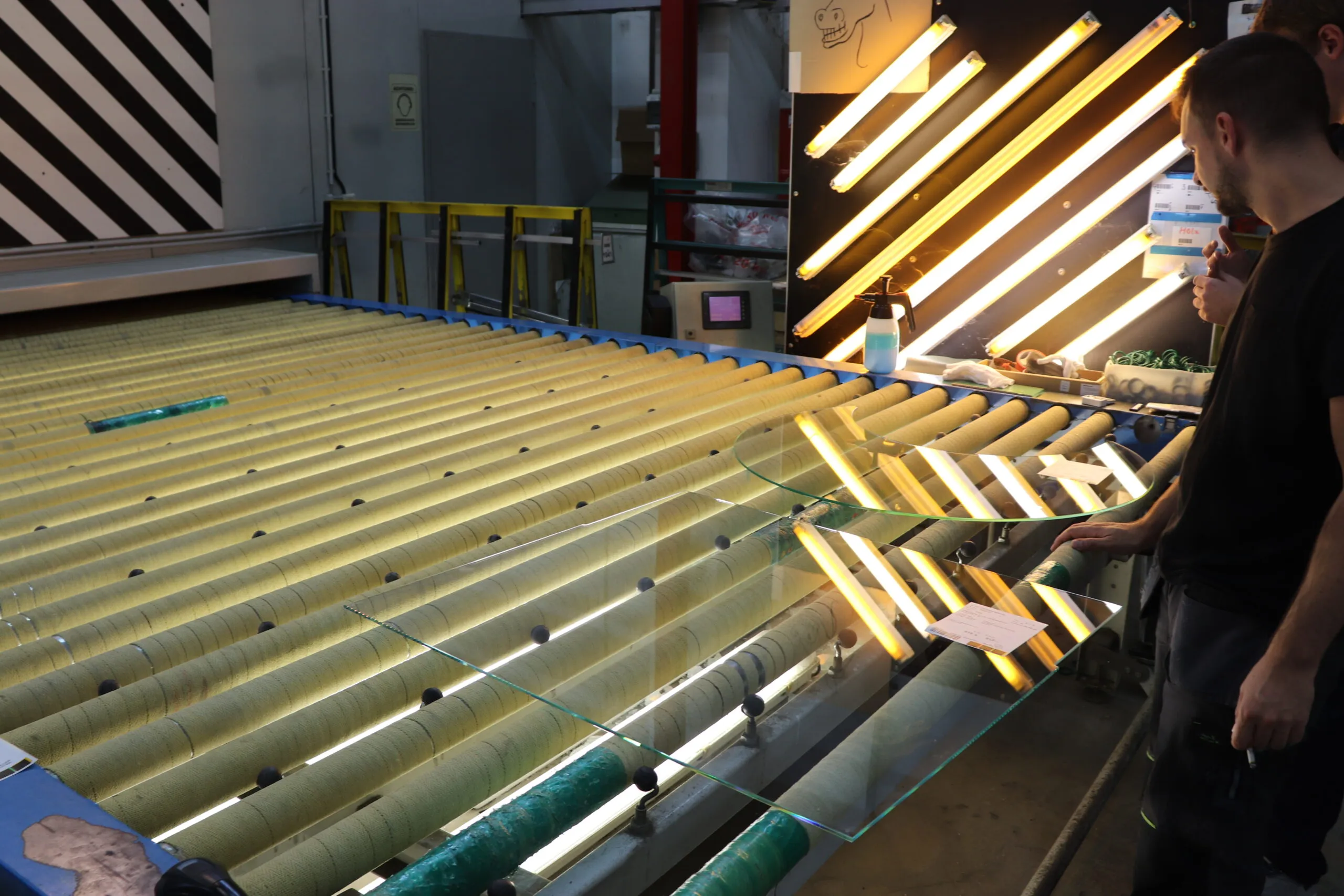

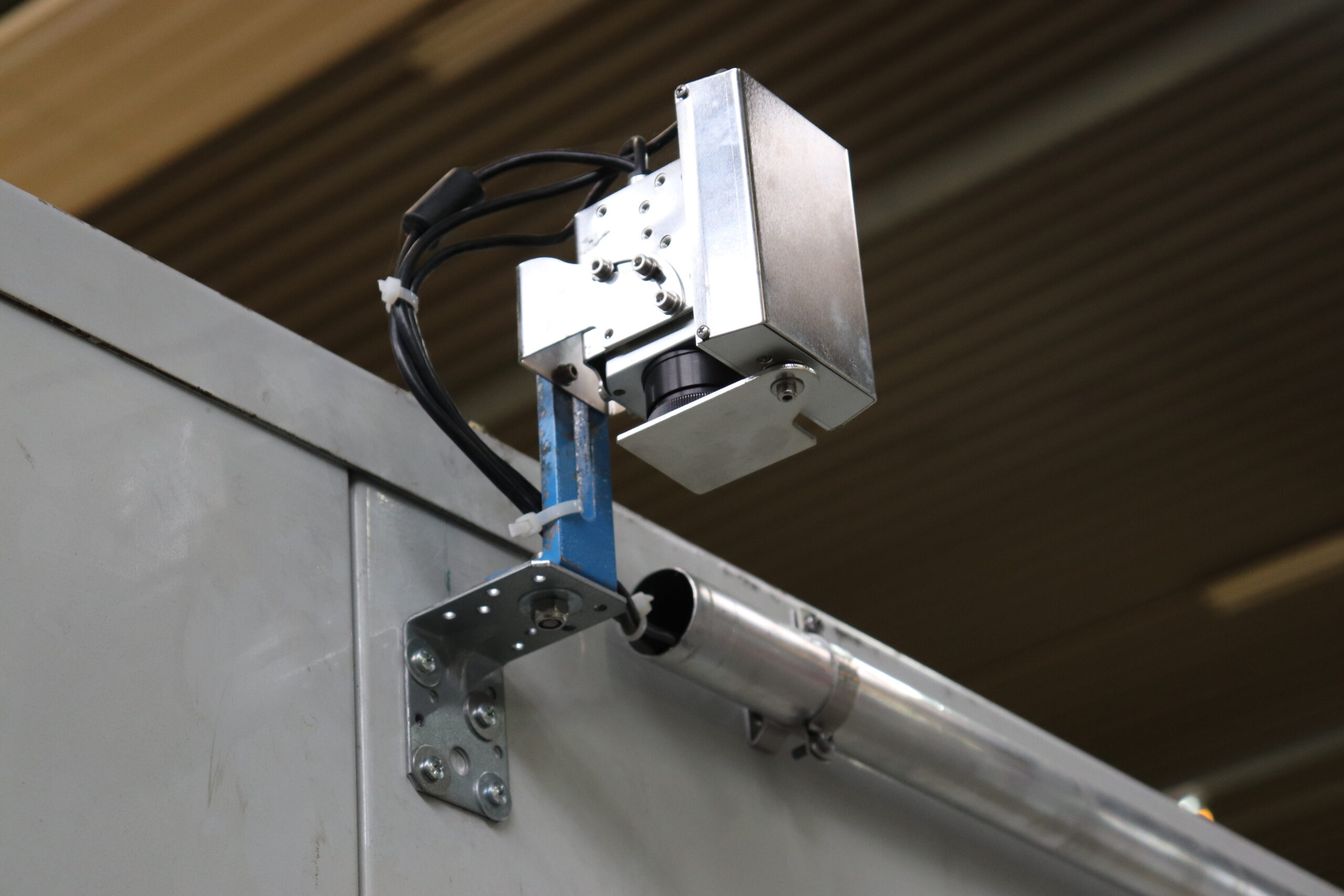

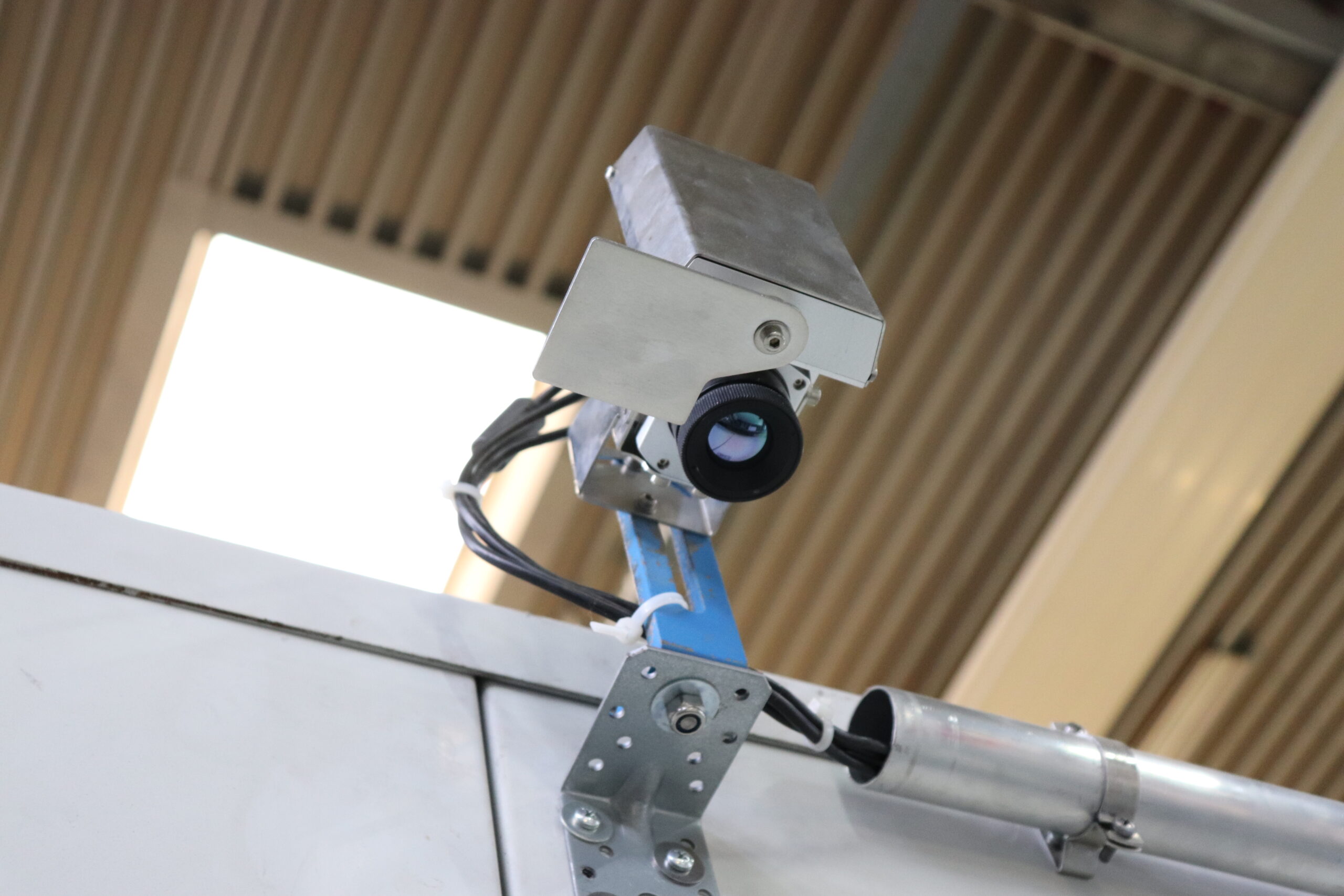

Top-Down-Glasinspektionssystem 640 R

Die Optris CTlaser LT-Serie ist bekannt für ihren hohen Standard bei der berührungslosen Temperaturmessung und bietet präzise Genauigkeit und einen großen Temperaturbereich. Diese Pyrometer zeichnen sich durch ein zweiteiliges Design aus und integrieren einen Infrarotsensor mit einer hohen optischen Auflösung von 75:1. Dank ihrer berührungslosen Funktionsweise eignen sie sich ideal für die Überwachung industrieller Prozesse, bei denen ein physischer Kontakt mit dem Objekt nicht möglich ist. Diese Pyrometer werden in der Regel in festen Installationen eingesetzt und gewährleisten konsistente und präzise Temperaturmessungen.

Die CTlaser LT-Serie bietet einen Temperaturbereich von -50 °C bis 975 °C, ist für nicht reflektierende Oberflächen optimiert und zeichnet sich durch eine bemerkenswerte Vielseitigkeit bei Temperaturmessanwendungen mit einer Reaktionszeit von bis zu 120 ms aus. Diese Pyrometer werden vor allem in der Industrie, Forschung und Entwicklung eingesetzt, wo kleine Messpunkte für eine präzise Temperaturmessung entscheidend sind. Sie bieten verschiedene Fokusversionen für unterschiedliche Anwendungen, darunter CF1: 0,9 mm bei 70 mm, CF2: 1,9 mm bei 150 mm und CF3: 2,75 mm bei 200 mm.

Die Serie gewährleistet eine außergewöhnliche Temperaturmessgenauigkeit mit einer Systemgenauigkeit von ±1,0 % oder ±1,0 °C und garantiert zuverlässige und konsistente Messwerte. Die Wiederholgenauigkeit der Infrarotsensoren liegt bei ±0,5 % oder ±0,5 °C, was die Zuverlässigkeit der Messungen weiter erhöht.

Ein herausragendes Merkmal der CTlaser LT-Serie sind ihre doppelten Laserzielmarkierungen, die die genaue Position des Messpunkts anzeigen und wertvolle Informationen über die Spotgröße liefern. Diese visuelle Hilfe erhöht die Genauigkeit der Temperaturüberwachung, erleichtert die präzise Ausrichtung und minimiert Messfehler. Die Serie verwendet ein innovatives doppeltes Laservisier-System, im Gegensatz zu herkömmlichen IR-Thermometern mit einzelnen Lasern, die nur die Mitte des Messpunkts markieren. Die beiden Laserstrahlen folgen dem optischen Infrarotpfad, um die Position des Punktes in jeder Entfernung anzuzeigen.

Jedes CTlaser LT Pyrometer verfügt über ein zweiteiliges Design, bestehend aus einem separaten Elektronikgehäuse, das fortschrittliche Signalverarbeitungsfunktionen bietet. Das Online-Pyrometer bietet eine Vielzahl von analogen und digitalen Ausgängen, darunter 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, USB, RS485, RS232-Schnittstelle, Relaisausgänge (2 x optisch isoliert), Profibus DP, Modbus RTU, Modbus TCP, Profinet und EtherNet/IP. Diese Vielseitigkeit ermöglicht eine nahtlose Integration in viele industrielle Prozesse und Überwachungssysteme.

Ergänzt durch Optris-Zubehör wie Luftspülung und Montageflansche ist das CTlaser LT Pyrometer für die Integration in verschiedene Fertigungs- und Prozessanwendungen konzipiert. Diese in Deutschland hergestellten und kalibrierten Pyrometer entsprechen staatlichen Standards wie PTB oder NIST. Um spezifischen Anforderungen gerecht zu werden, sind Anpassungsoptionen wie verschiedene Kabelgrößen verfügbar. Optris bietet umfassenden Support, einschließlich Beratung zu industriellen Anwendungen und Kundendienst, um optimale Leistung und Benutzerzufriedenheit zu gewährleisten.

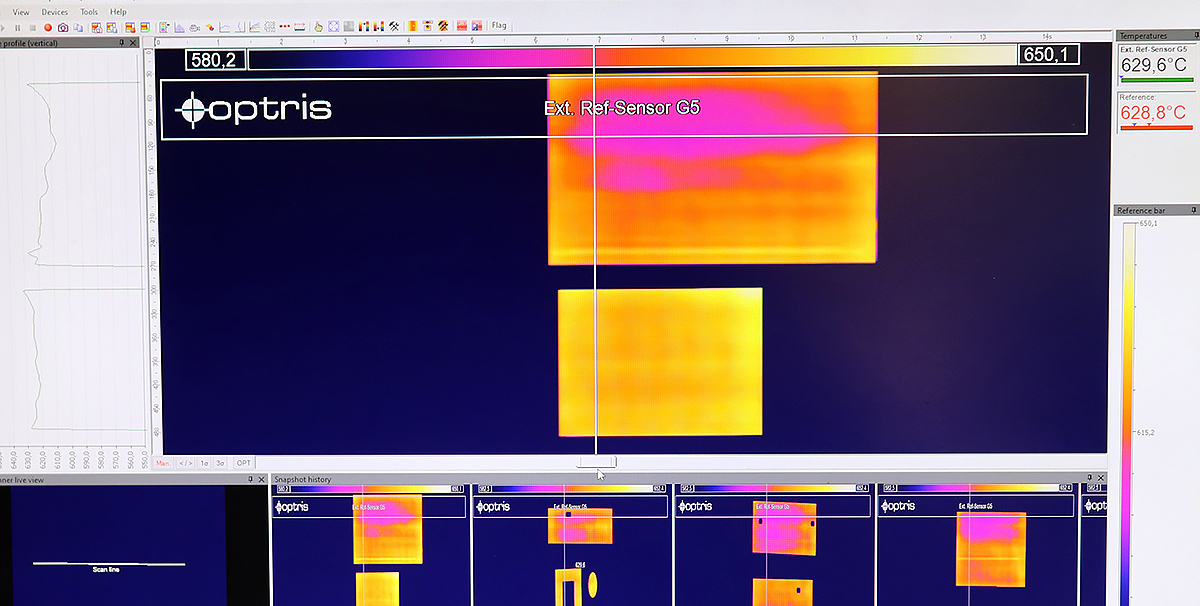

Die Thermografie-Software optris PIX Connect ist im Lieferumfang enthalten und lizenzfrei. Alle Infrarotkameras werden mit der Thermografie-Software optris PIX Connect ausgeliefert, die speziell für die umfangreiche Dokumentation und Analyse von Wärmebildern entwickelt wurde. Die Windows-basierte PIX Connect Software ermöglicht es Anwendern, die Infrarotkameras an spezifische Anforderungen anzupassen. Sie analysiert Live- und aufgezeichnete Temperaturdaten und löst Alarmsignale für die Prozessintegration aus. Der Schlüssel zur optimalen Nutzung der Optris Infrarotkamera ist eine korrekte Konfiguration. Dazu gehören detaillierte gerätespezifische Einstellungen wie Bildfrequenz, Anpassung des Messbereiches, Einstellungen für die externe Kommunikation sowie USB-/Ethernet-Konfigurationen. Darüber hinaus ermöglicht PIX Connect Firmware-Updates und das Herunterladen von Konfigurationsdateien über das Internet. PIX Connect Optris bietet mehrere verschiedene SDKs für unsere Xi- und PI-Wärmebildkameras an. Abhängig von der verwendeten Plattform, der Infrarotkamera, der Programmiersprache und der Hardwareplattform können unterschiedliche Software-Schnittstellen genutzt werden: SDK Die Optris IRmobile App ermöglicht es Anwendern, ein Optris Infrarot-Pyrometer oder eine Infrarotkamera mit einem Android-Smartphone oder -Tablet einzurichten und in Betrieb zu nehmen. Dieses Tool ist besonders hilfreich bei der Inbetriebnahme und Ausrichtung des Sichtfeldes der Infrarotkamera oder bei der Anpassung der Konfiguration. Die App analysiert den Live-Infrarotbildstrom der angeschlossenen Infrarotkamera mit automatischer Heiß- und Kaltpunkt-Erkennung. Für Pyrometer wird ein Temperatur-Zeit-Diagramm oder das Videosignal angezeigt. Diese App funktioniert auf den meisten Android-Geräten mit Version 5.0+ mit einem USB-Anschluss, der USB-OTG (On The Go) unterstützt. Google Play

Kann ich das Kabel zwischen dem Sensorkopf und dem Elektronikgehäuse kürzen?

Es wird empfohlen, die Länge des Sensorkabels nicht zu verändern, da die Impedanz des Kabels Teil der Sensorkalibrierung ist. Bei allen CT LTex-Modellen kann das Sensorkabel jedoch bei absoluter Notwendigkeit gekürzt werden. Das Kürzen des Kabels verursacht einen zusätzlichen Messfehler von etwa 0,1 K/m.

Welches Verhältnis zwischen Entfernung und Spotgröße ist für die Anwendung richtig?

Die Größe des Messobjekts und die optische Auflösung des Infrarot-Thermometers bestimmen den maximalen Abstand zwischen dem Messkopf und dem Messobjekt. Um Messfehler zu vermeiden, sollte das Objekt das Sichtfeld der Optik vollständig ausfüllen. Folglich sollte der Messfleck immer mindestens so groß wie das Objekt oder kleiner als dieses sein.

Welche Änderungen müssen ausgewählt werden, wenn eine externe Nahfokussierlinse verwendet wird?

Die optionale CF-Linse (Close Fokus – Nahfokussierlinse) ermöglicht die Messung kleiner Objekte. Bei Verwendung der CF-Linse muss die Transmissivität auf 0,78 eingestellt werden. Die zugewiesene Transmissivität (Durchschnittswert) ist ein charakteristischer Wert, der eine gewisse Streuung aufweisen kann. Bei Bedarf muss die Transmissivität experimentell ermittelt werden.

Wie kann ich die Rauschamplitude des Sensors verbessern?

Bei den CT-Modellen darf das Kopfkabel während der Messung nicht bewegt werden. Verwenden Sie nur abgeschirmte Kabel. Die Sensorschirmung muss geerdet sein. Vermeiden Sie Erdschleifen und damit verbundene Signalstörungen in industriellen Umgebungen. Möglicherweise müssen die Erdverbindungen im Elektronikgehäuse unterbrochen werden. Schalten Sie dazu den Jumper im Elektronikgehäuse in eine andere Position. Lesen Sie dazu das Handbuch.

Wie tausche ich den Sensorkopf aus?

Der Sensorkopf ist werkseitig bereits mit der Elektronik verbunden und der Kalibrierungscode ist eingegeben. Innerhalb einer bestimmten Modellgruppe ist ein Austausch von Sensorköpfen und Elektronik möglich. Jeder Kopf hat einen spezifischen Kalibrierungscode, der auf dem Kopfkabel aufgedruckt ist. Für eine korrekte Temperaturmessung und Sensorfunktionalität muss dieser Kalibrierungscode im Elektronikgehäuse gespeichert sein.

Kann ich den CT LTex als 2-Draht-Sensor verwenden?

Bitte schließen Sie keine Versorgungsspannung an die Analogausgänge an, da dies den Ausgang zerstören würde. Der CT LTex ist kein 2-Draht-Sensor. Bitte sehen Sie sich die CSmicro-Serie an, da es sich hierbei um einen 2-Draht-Sensor handelt.

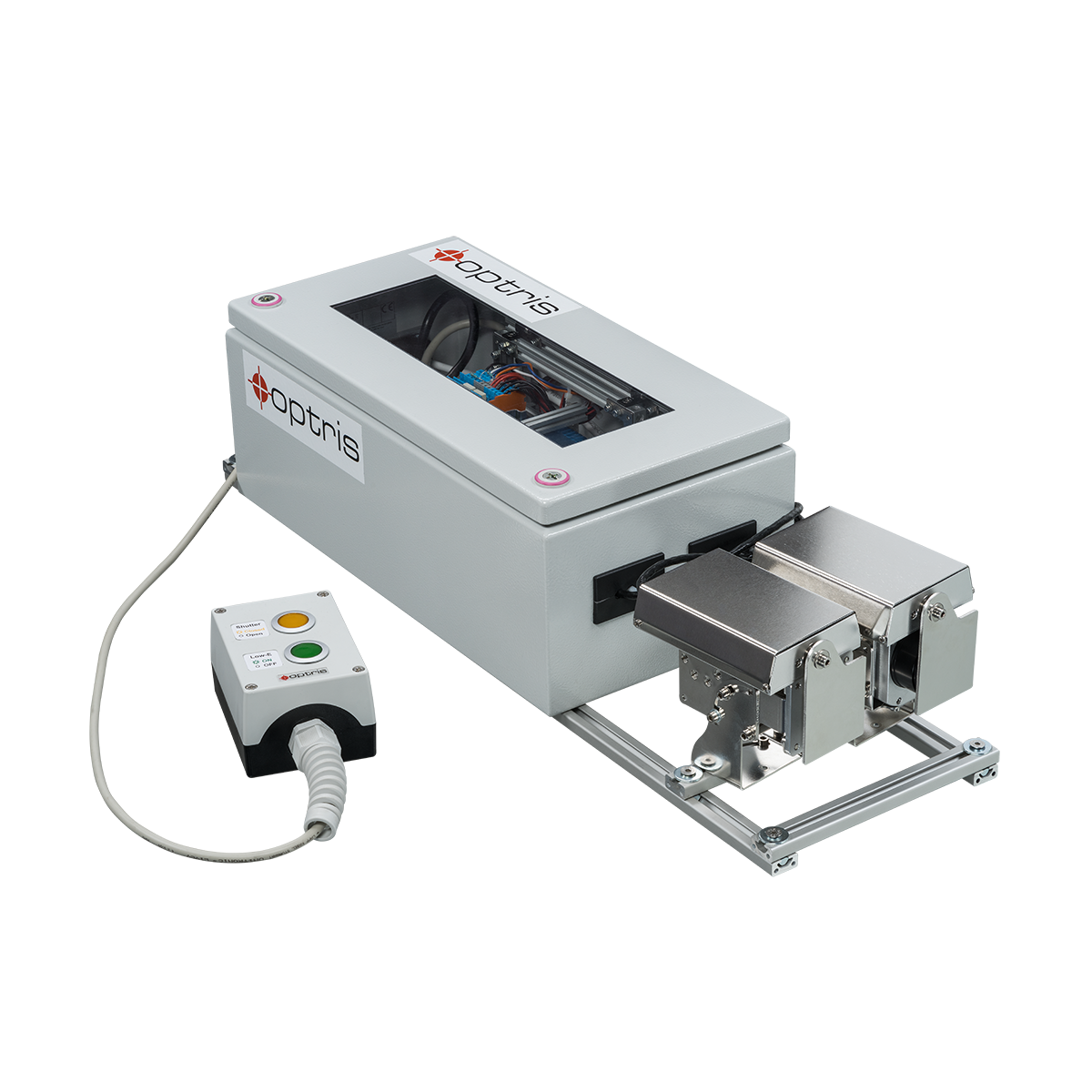

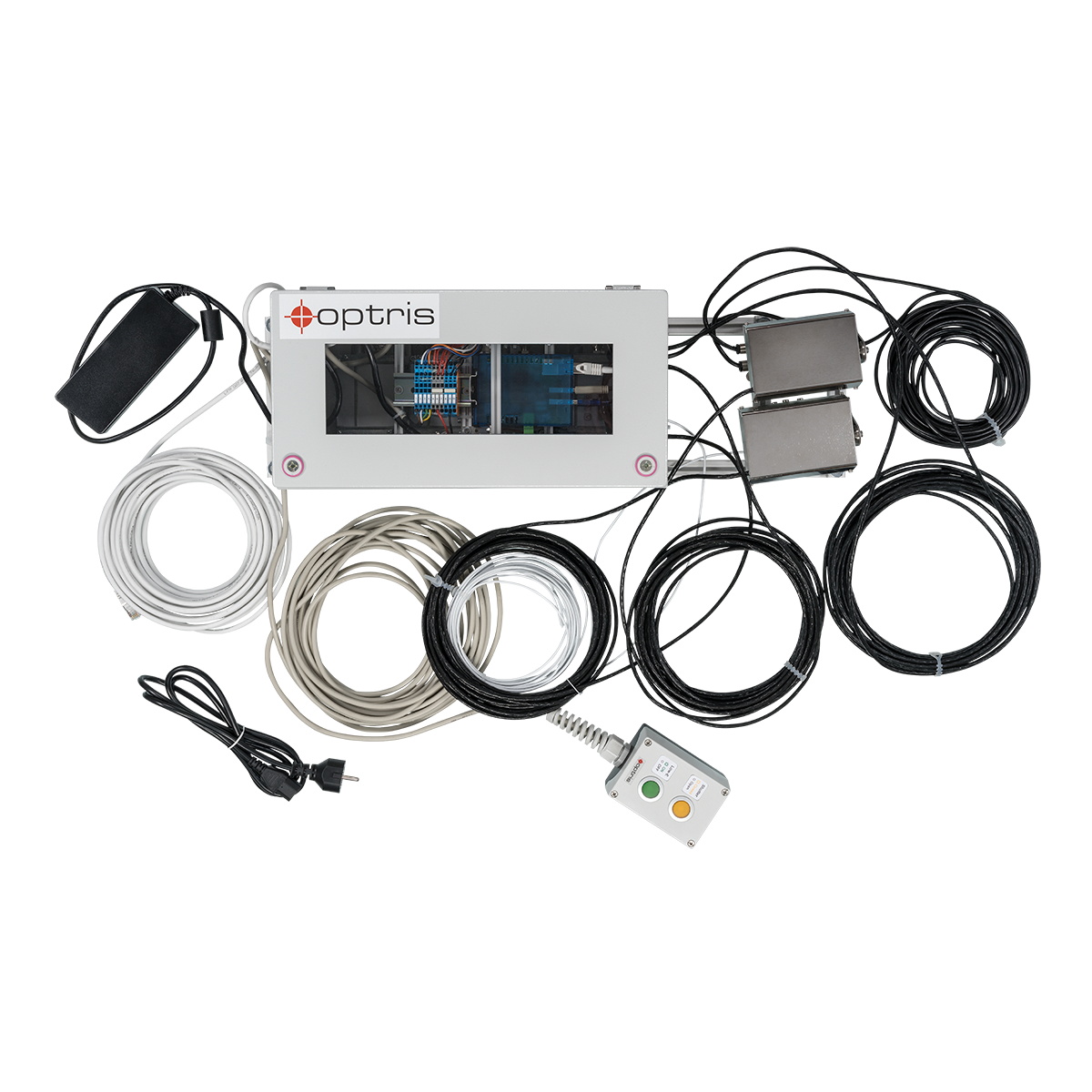

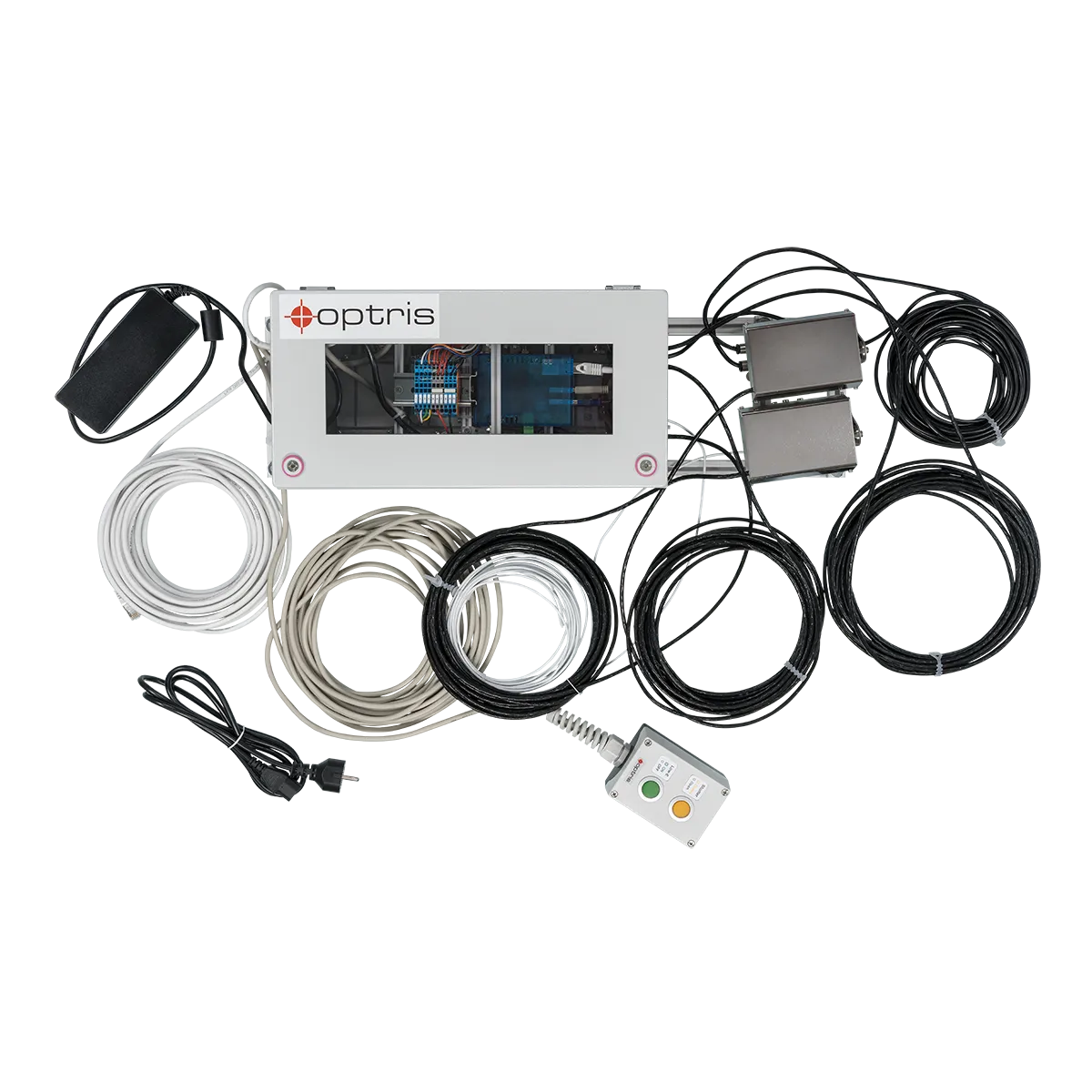

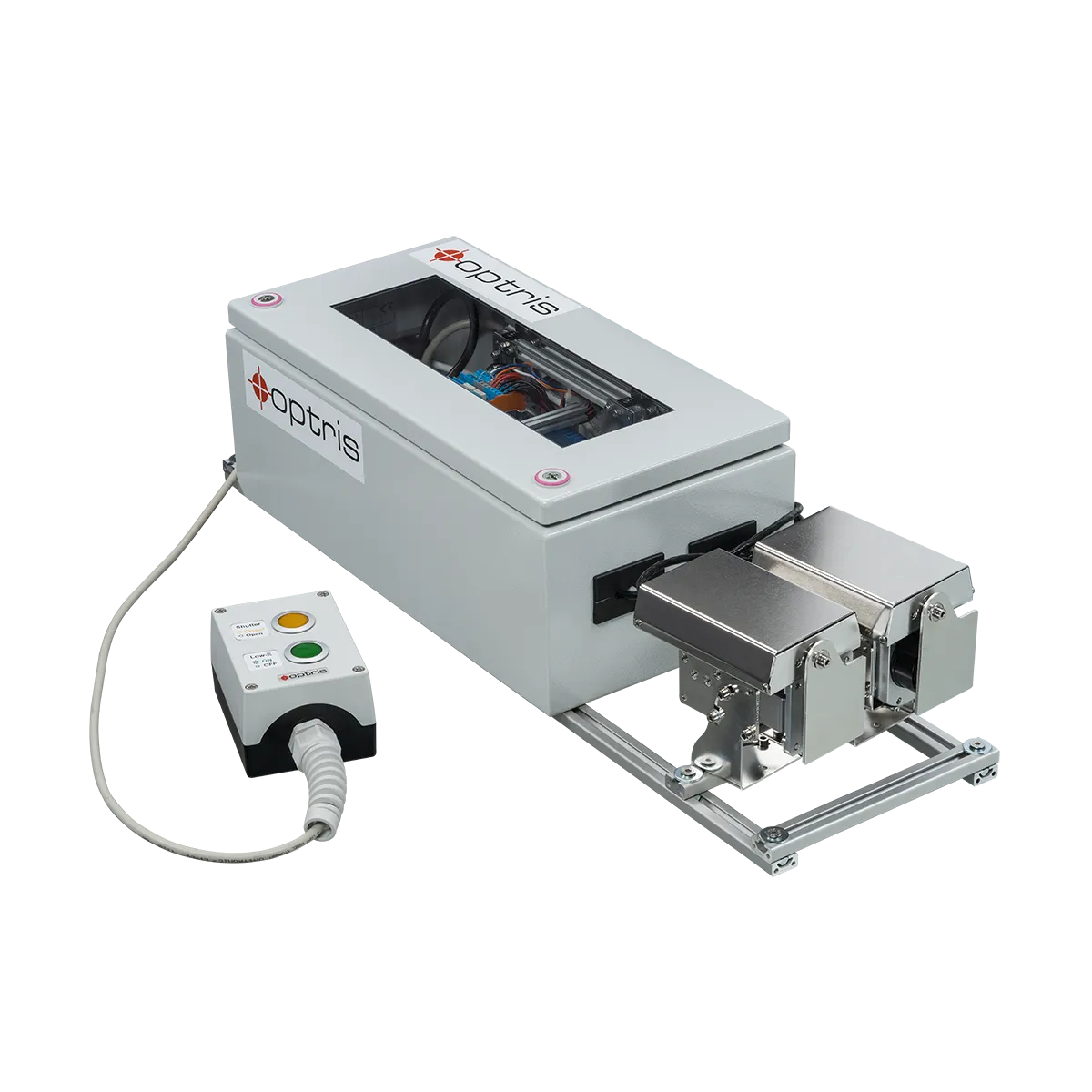

• PI 640i Imager mit 60° oder 90° Sichtfeld
• Industrielle Prozessschnittstelle
• CT G5L Referenzsensor mit USB-Schnittstelle und Kalibrierzertifikat

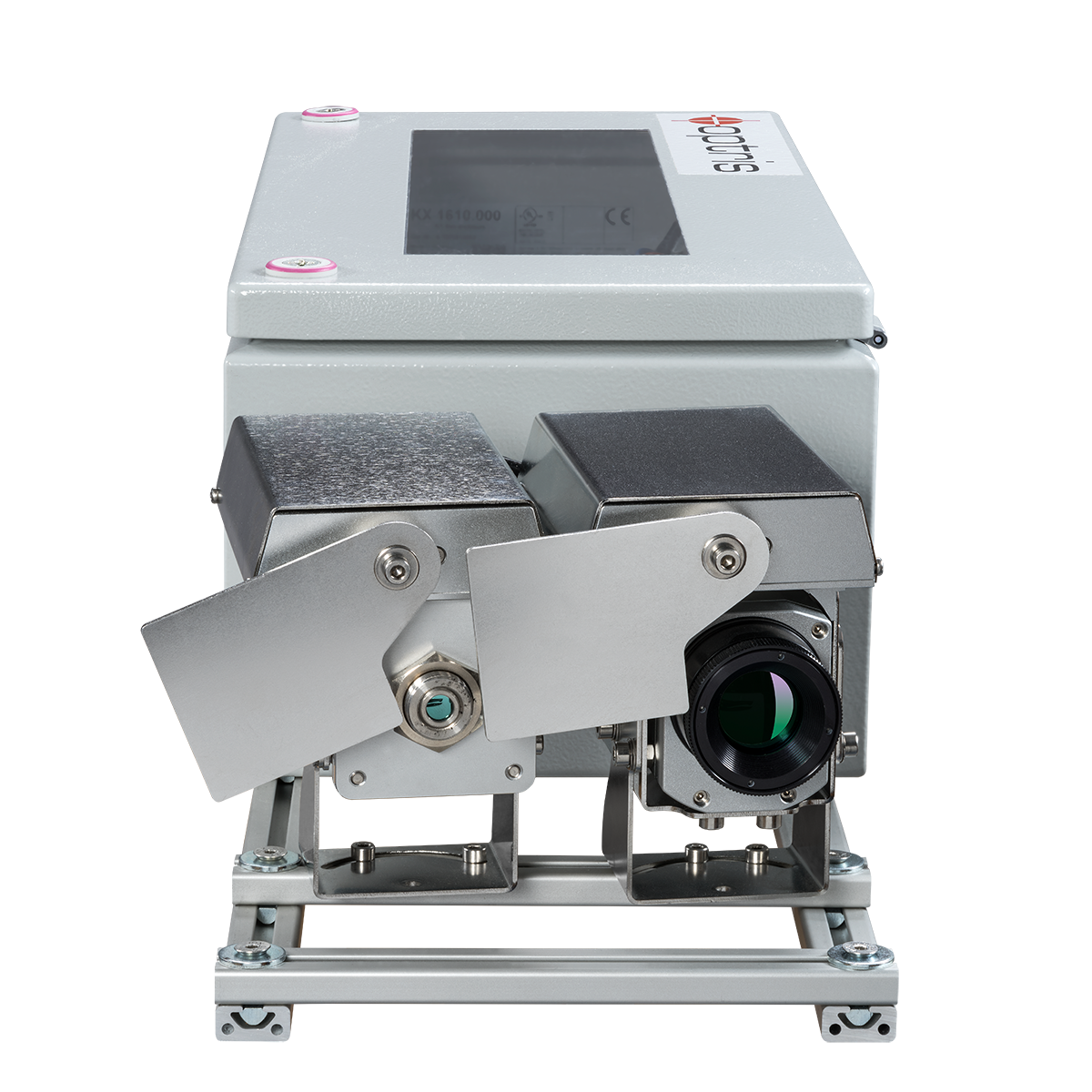

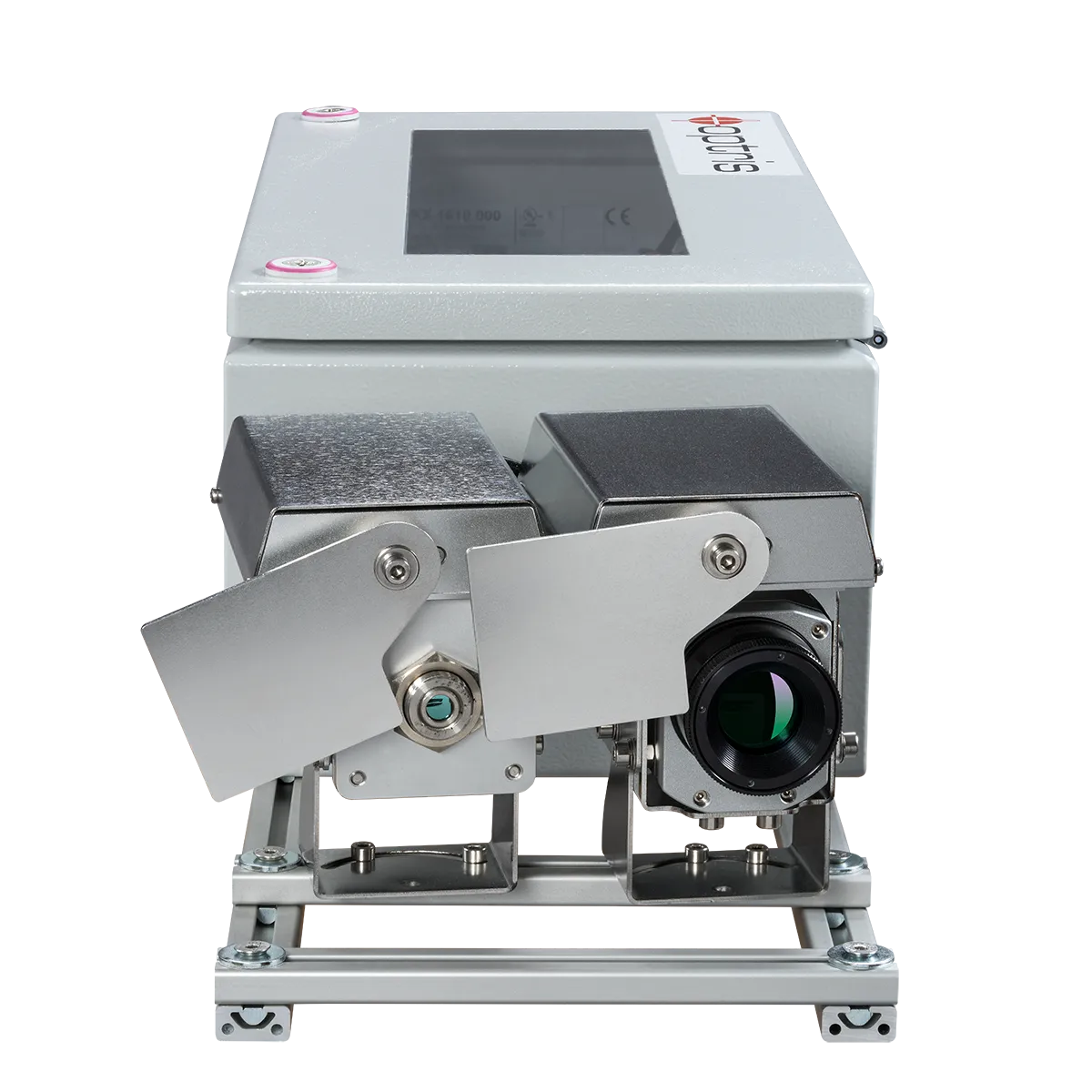

• DCLP Shuttersystem mit Halterungen für Imager und Referenzsensor
• USB Server Gigabit

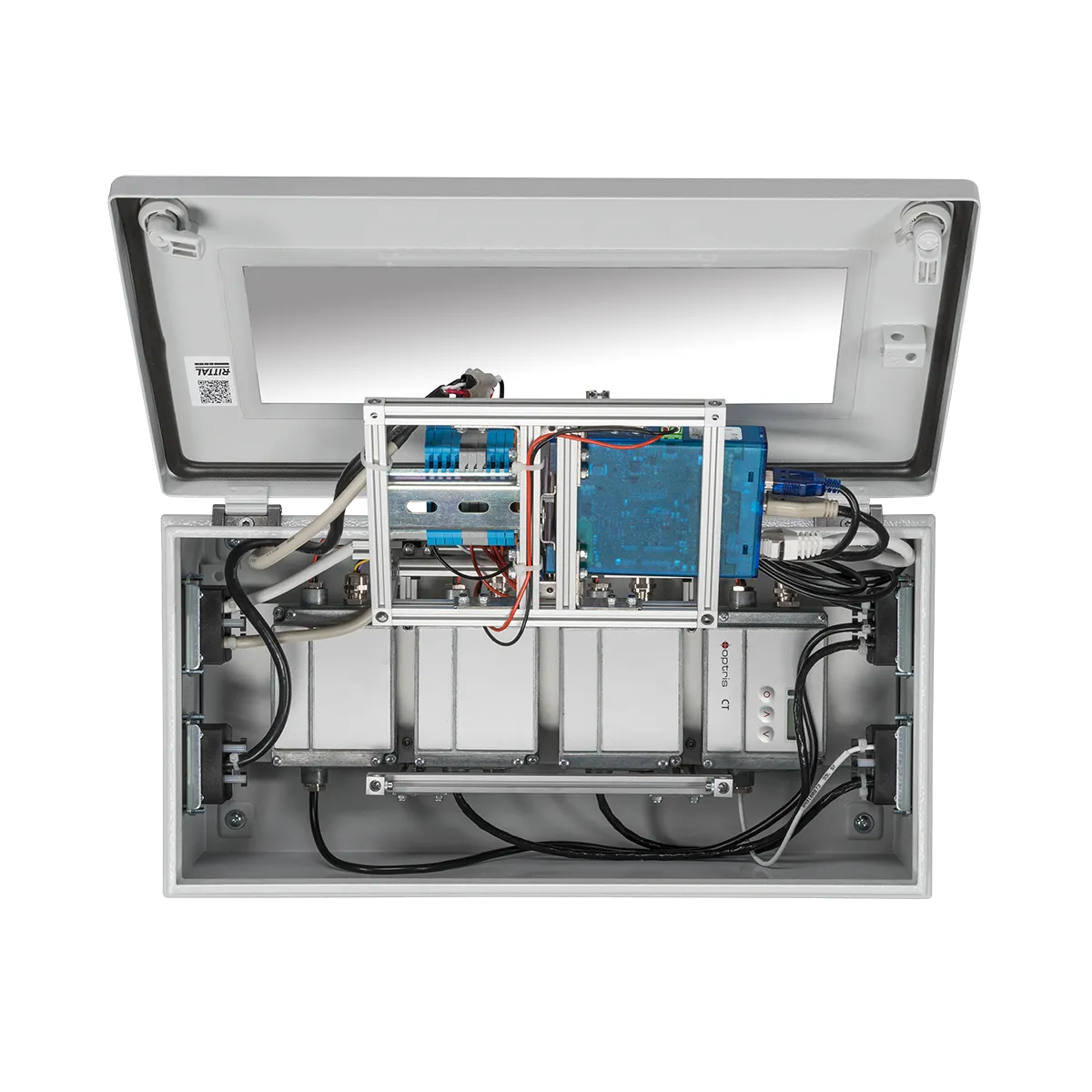

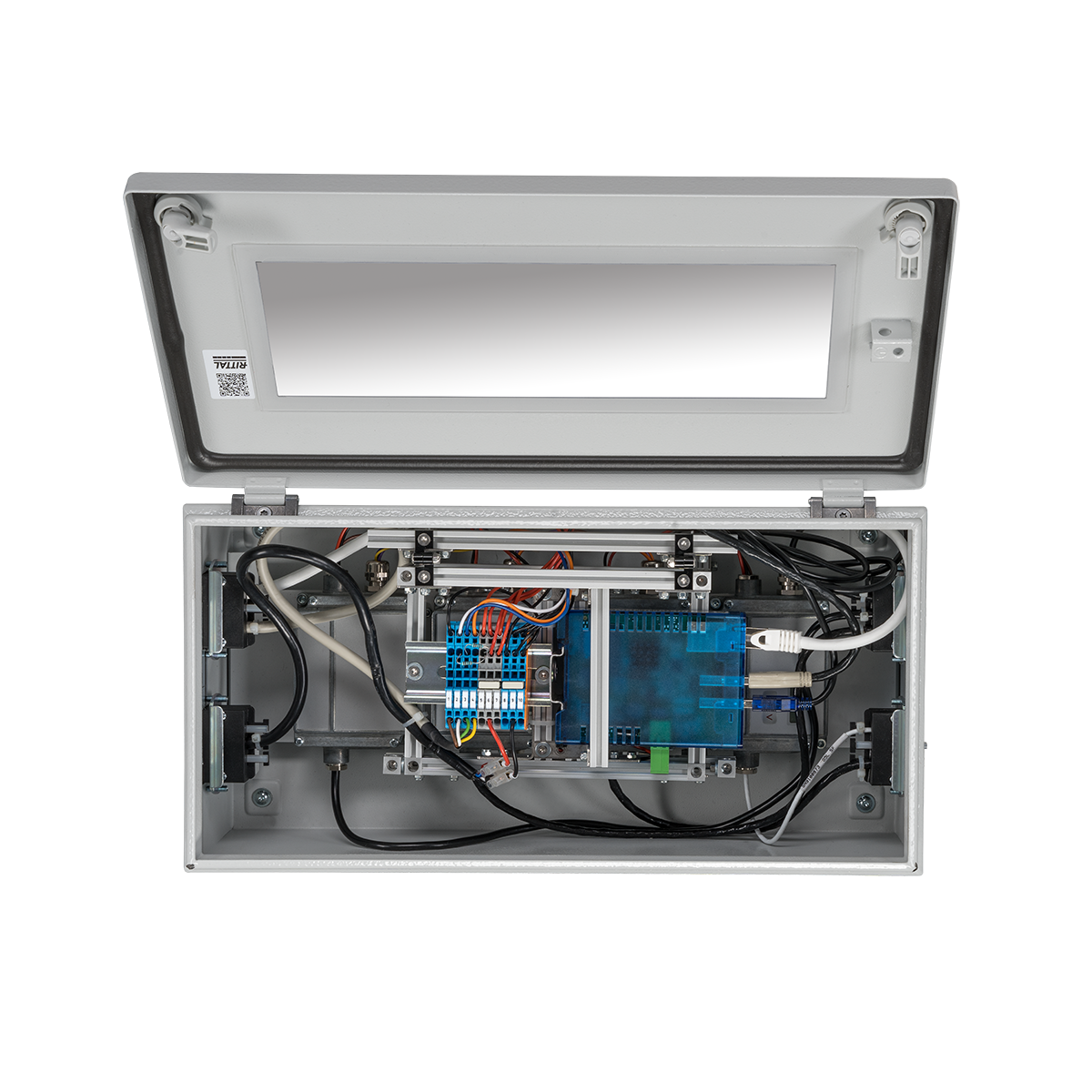

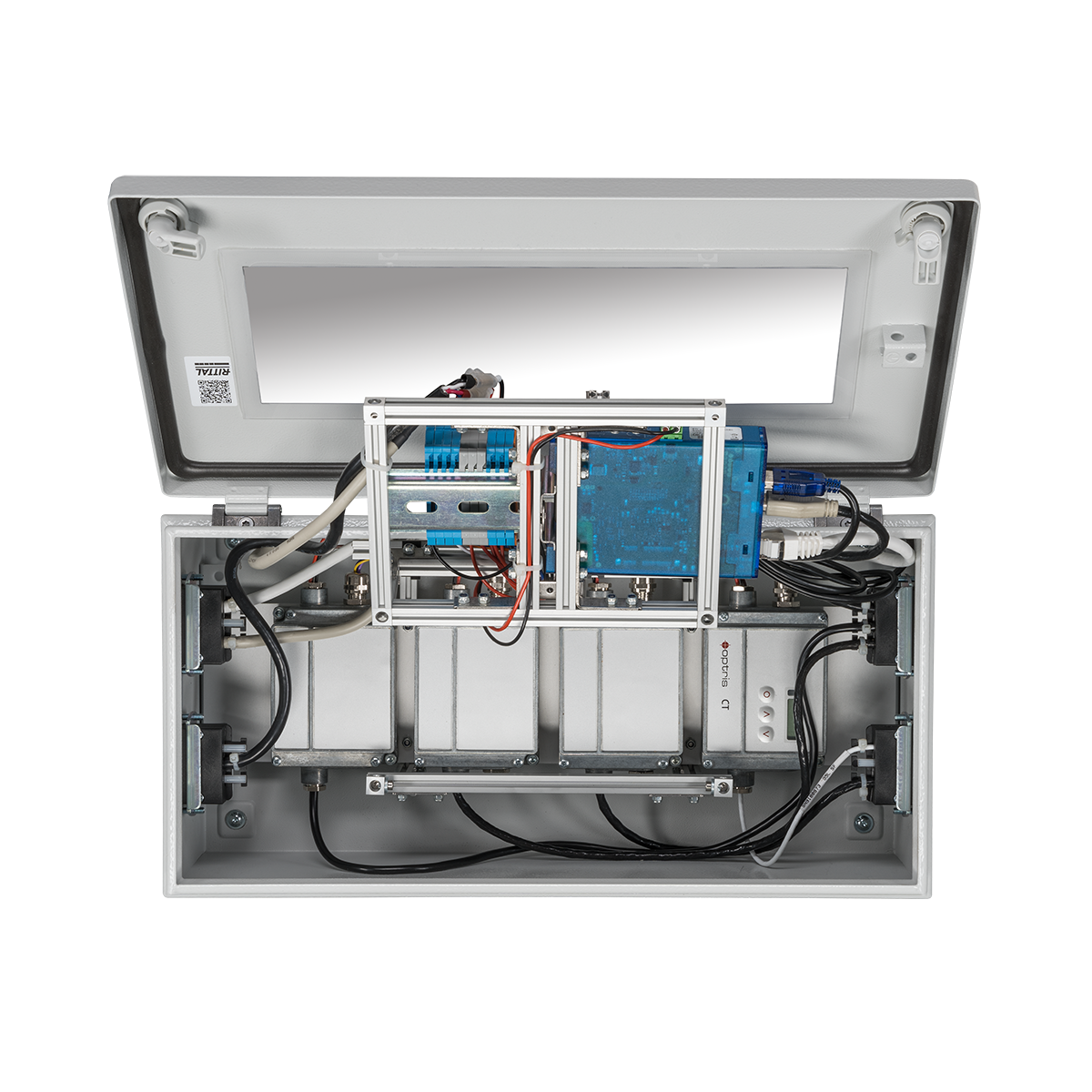

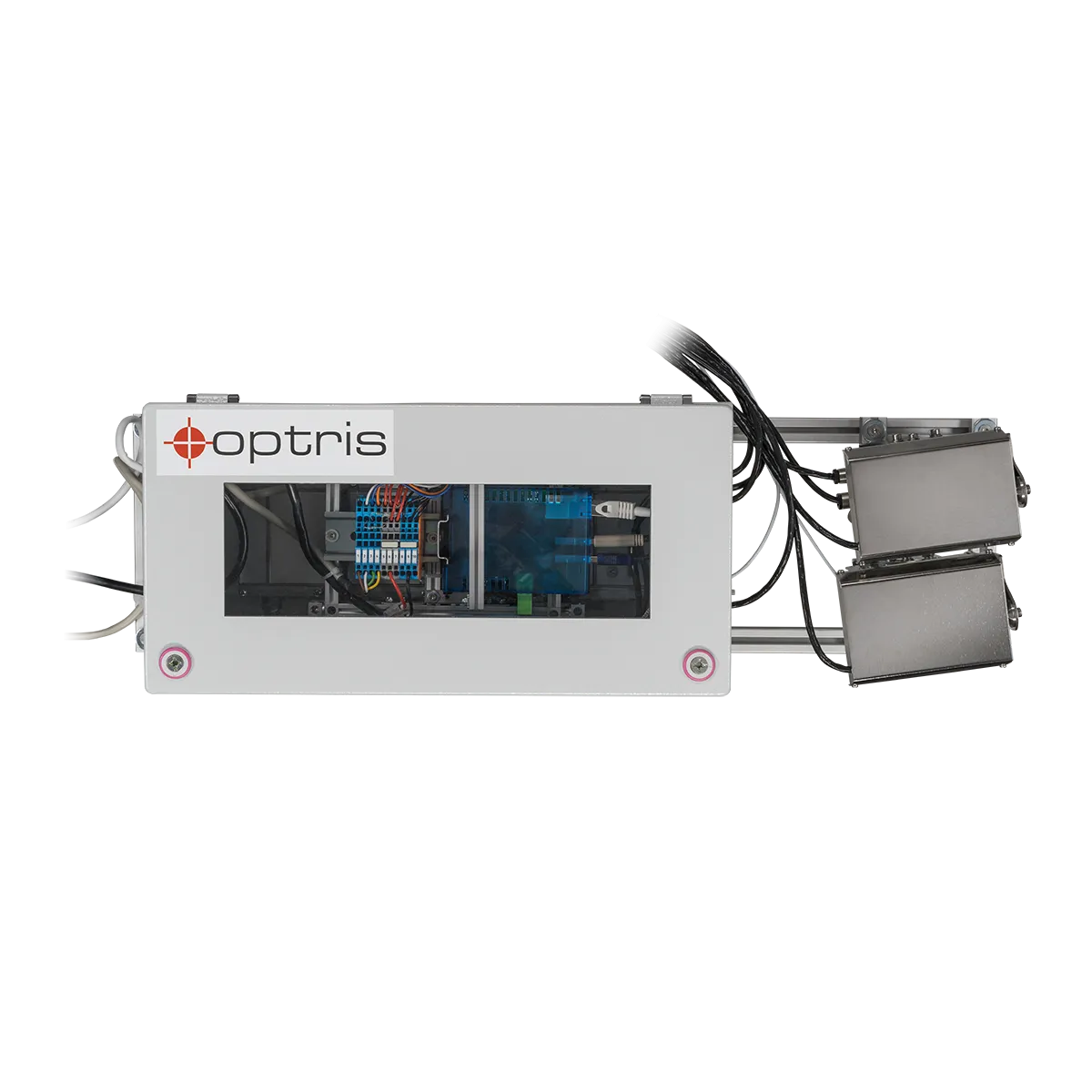

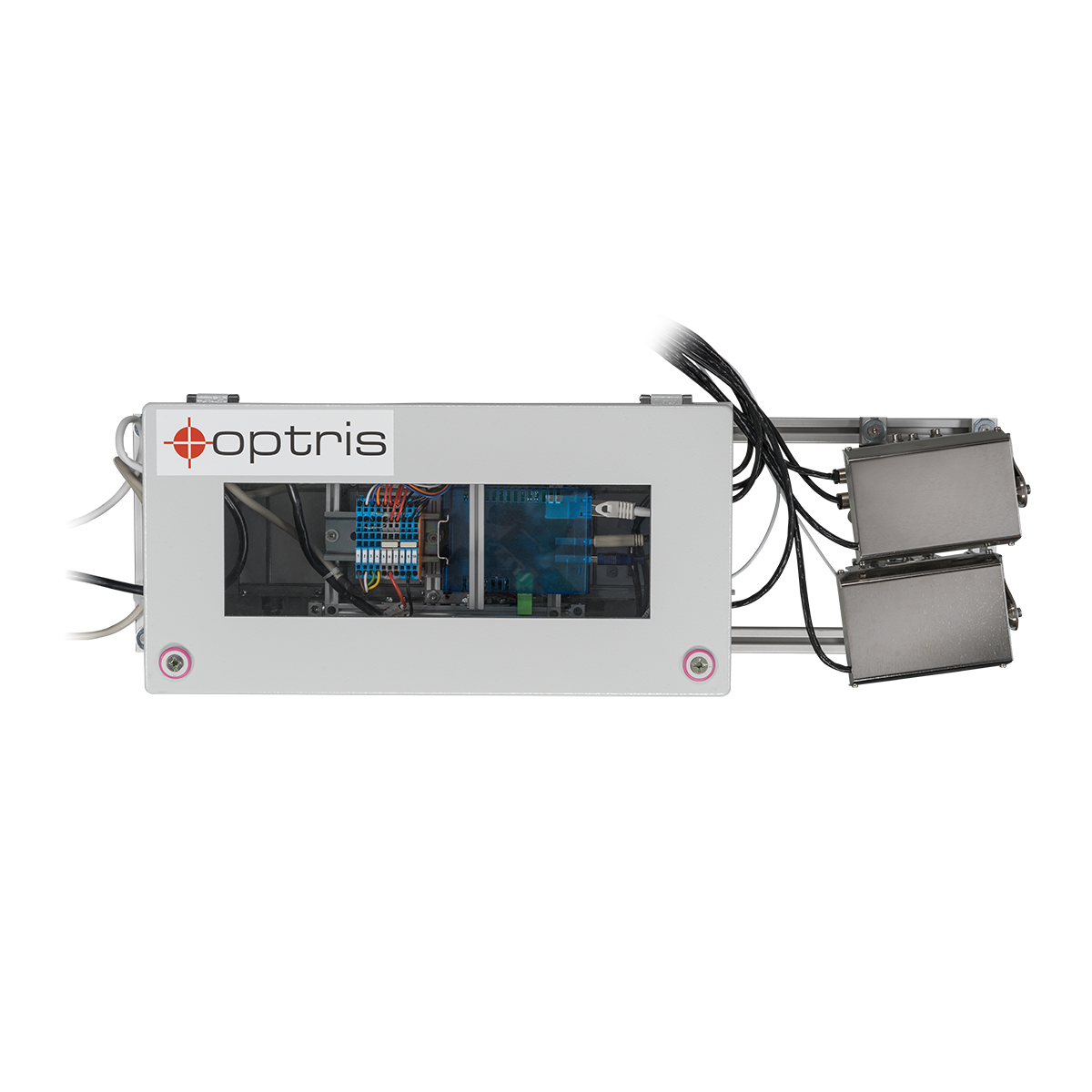

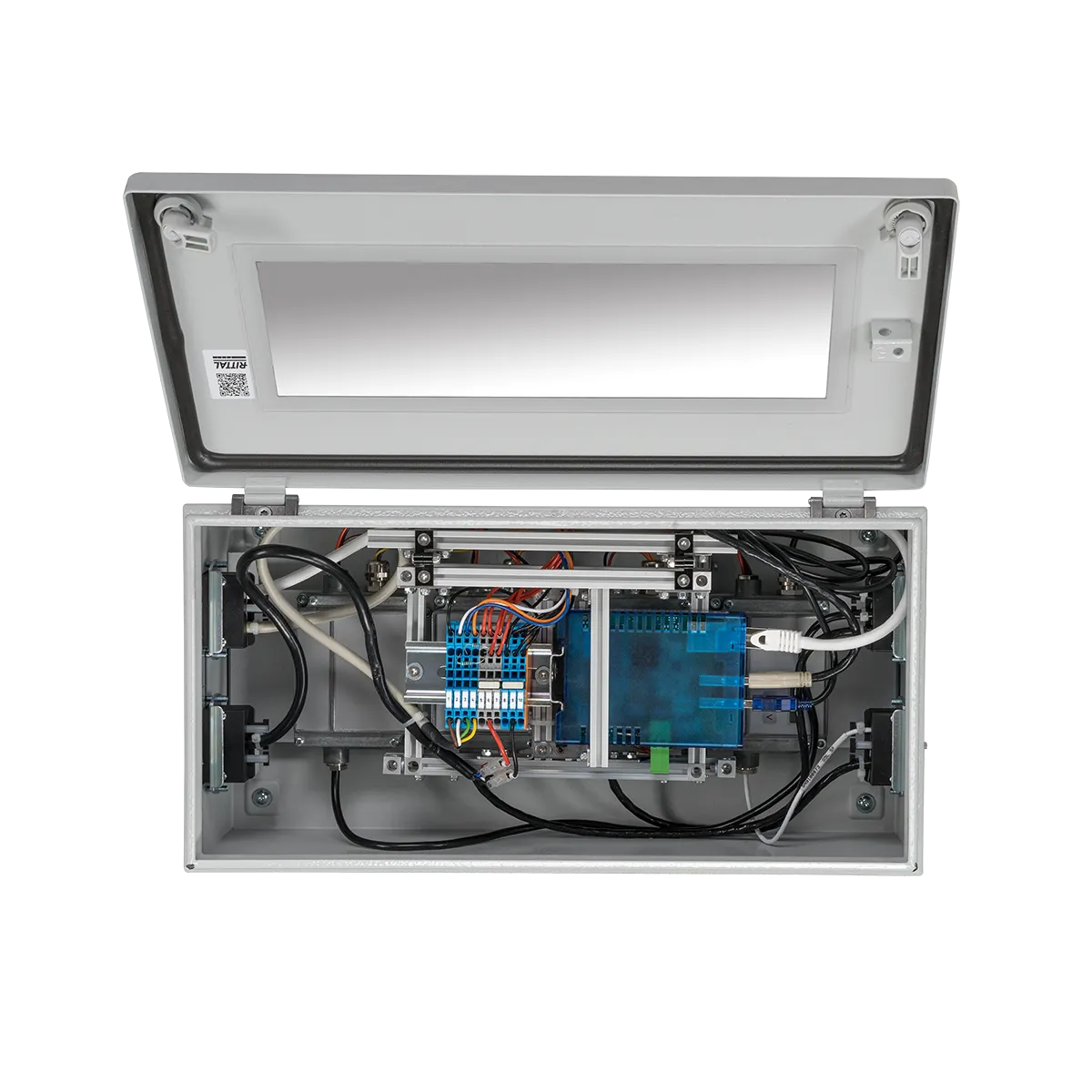

• Schaltschrank
• Kabelsatz

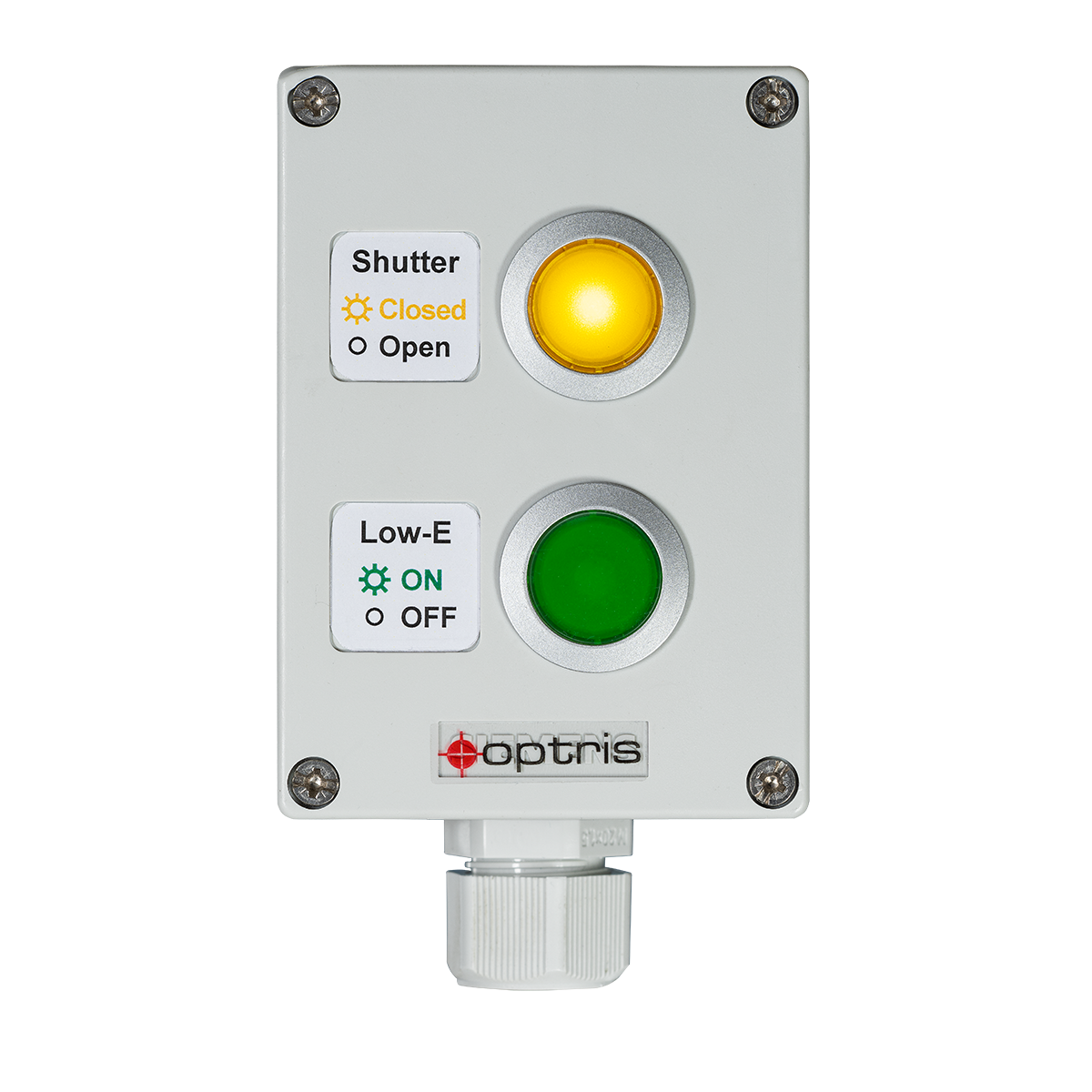

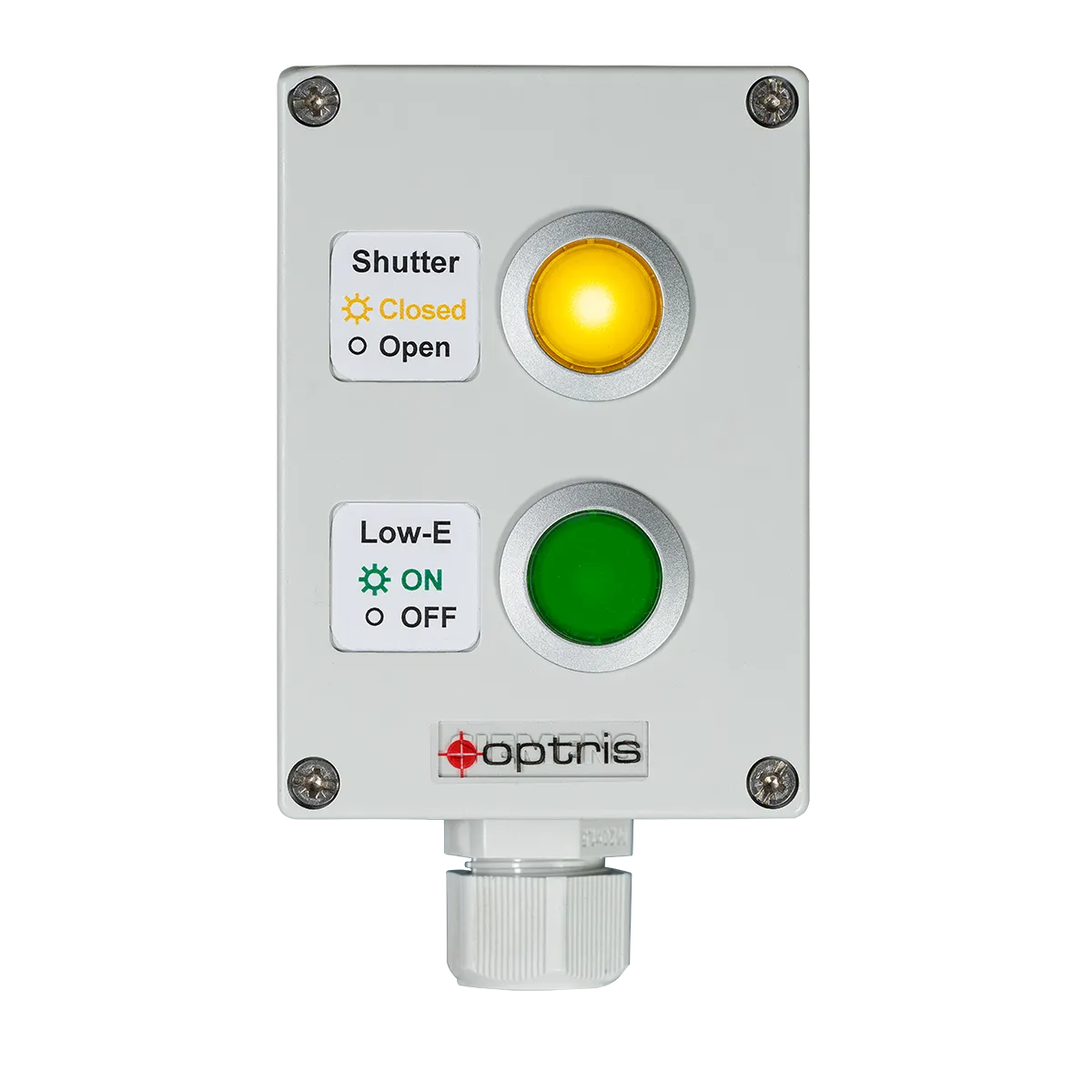

• Fernbedienungsbox
• Softwarepaket
• 100–230 V AC / 24 V DC Stromversorgung für den Erstbetrieb
