CSmicro LTH

Das CSmicro LT hs Pyrometer setzt einen neuen Standard in der Temperaturauflösung und erweitert die Grenzen der rauscharmen Infrarot-Pyrometrie, um eine bemerkenswerte Präzision zu erreichen. Mit der Fähigkeit, Temperaturunterschiede von nur 0.025 °C zu erkennen, liefert dieses Pyrometer hochpräzise, hochauflösende, berührungslose Temperaturmessungen im langwelligen Infrarotbereich von 8–14 µm und ist insbesondere für Ziele mit hoher Emissivität optimiert.

Mit einem Messbereich von -20 °C bis 150 °C und einem Sensorkopf-Betriebstemperaturbereich von -20 °C bis 75 °C bietet dieser Thermalsensor außergewöhnliche Vielseitigkeit. Ausgangsoptionen wie 0–5 V oder 4–20 mA gewährleisten die Kompatibilität mit verschiedensten Anwendungen.

Im Gegensatz zum CSmicro LT bietet die Variante CSmicro LT hs eine nochmals feinere Temperaturauflösung innerhalb eines reduzierten Temperaturbereichs und erfüllt damit spezialisierte Anforderungen der Temperaturmessung. Zudem unterstützt die CSmicro LT hs Serie mit mA-Ausgang einen Zweileitungsbetrieb, der eine dynamische Anpassung des elektrischen Stroms in der Masseleitung basierend auf der gemessenen Temperatur ermöglicht.

Mit einer schnellen Ansprechzeit von 150 ms ist das CSmicro LT hs Pyrometer ein unverzichtbares Eingangssignal für Regelkreise in zahlreichen Branchen, darunter Asphaltüberwachung, Kunststoffverarbeitung, Medizintechnik, Qualitätskontrolle, Halbleiterindustrie und Fertigung.

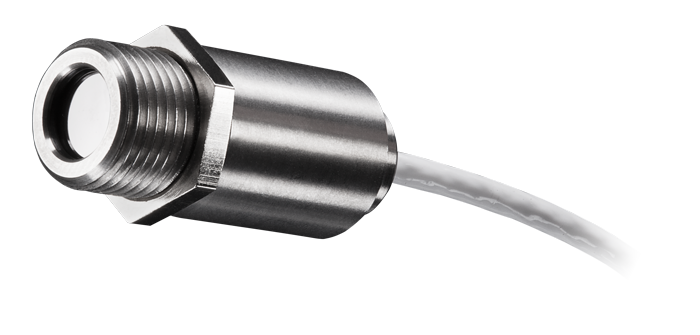

Das CSmicro LT hs Pyrometer verfügt über ein kompaktes Edelstahlgehäuse mit einem Durchmesser von nur 29 mm und einer Länge von 55 mm, was Robustheit und Langlebigkeit selbst unter anspruchsvollen Einsatzbedingungen gewährleistet.

Wenn der Sensorkopf an einem wärmeleitenden Bauteil befestigt ist und das Sensorkabel zu einem kühleren Bereich geführt wird, kann ein konstanter Wärmestrom einen Temperaturgradienten entlang des Sensors erzeugen, der insbesondere den internen Detektor beeinflusst. Dieser Gradient wird sowohl von der Prozesstemperatur als auch den Umgebungsbedingungen bestimmt.

Ein statischer Temperaturgradient kann zu Abweichungen in der Temperaturmessung führen und das thermische Schockverhalten des Sensors beeinflussen. Das Design des CSmicro LT hs minimiert diese Effekte jedoch, indem es thermische Gradienten entlang des Sensorkopfes reduziert. Diese Optimierung verbessert die Beständigkeit gegenüber thermischen Schocks und gewährleistet Genauigkeit und Wiederholbarkeit selbst bei schnell wechselnden Umgebungstemperaturen.

Das CSmicro LT hs ist mit einer intelligenten LED-Anzeige ausgestattet, die Funktionen wie Alarmsignalisierung, Zielunterstützung, Selbstdiagnose und Temperaturcode-Anzeige bietet. Diese intuitive Schnittstelle erhöht die Benutzerfreundlichkeit und ermöglicht eine effiziente Temperaturüberwachung in verschiedenen Anwendungen.

Zur weiteren Erhöhung der Langlebigkeit schützen elektronische Komponenten im Kabel den Messkopf vor hohen Temperaturen und sorgen für zuverlässige Leistung selbst unter extremen Bedingungen.

Optionale Zubehörteile wie Luftspülsysteme, Montageflansche und Nahoptiken erweitern die Einsatzmöglichkeiten des CSmicro LT hs Pyrometers. Diese Zubehörteile ermöglichen präzise Temperaturmessungen kleiner Messflecke aus kurzer Distanz und bieten Flexibilität zur Anpassung an unterschiedlichste Messanforderungen.

Diese Pyrometer werden in Deutschland entwickelt und gefertigt und sorgfältig nach staatlichen Standards wie PTB oder NIST kalibriert. Für OEM-Kunden mit großen Stückzahlen sind kundenspezifische Anpassungen, wie unterschiedliche Kabellängen, verfügbar. Wie bei allen Optris-Produkten stehen Anwendungstechniker bereit, um industrielle Anwendungen zu besprechen und Support nach dem Kauf zu bieten.

Die Optris CompactConnect Software erweitert die Funktionen der festinstallierten Optris Infrarot-Pyrometer und bietet zahlreiche Überwachungs-, Analyse- und Steuerungsmöglichkeiten über die reine Temperaturmessung hinaus. Dazu gehören Funktionen wie die Visualisierung von Temperaturverläufen mit Temperatur-Zeit-Diagrammen sowie Dokumentation. Die Software ermöglicht Datenaufzeichnung, automatische Prozesssteuerungen, die Parametrierung des Pyrometers über Konfigurationseinstellungen sowie das Einrichten programmierbarer Ein- und Ausgänge. Zusätzlich bietet sie erweiterte Signalverarbeitungsfunktionen. Compact Connect Die Optris IR mobile App ermöglicht es Anwendern, ein Optris Infrarot-Pyrometer oder eine Optris Infrarotkamera mit einem Android-Smartphone oder -Tablet einzurichten und in Betrieb zu nehmen. Dieses Tool ist besonders hilfreich für die Inbetriebnahme und Ausrichtung des Sichtfeldes der Infrarotkameras oder zur Anpassung der Konfiguration. Die App analysiert den Live-Infrarotbildstrom der verbundenen Infrarotkameras mit automatischer Hot- und Cold-Spot-Erkennung. Bei Pyrometern werden ein Temperatur-Zeit-Diagramm oder das Videosignal angezeigt. Diese App funktioniert auf den meisten Android-Geräten ab Version 5.0 mit einem USB-Anschluss, der USB-OTG (On The Go) unterstützt. Google Play

Was ist der Hauptunterschied zwischen dem CSmicro LT und dem CSmicro LTH?

Im Gegensatz zum CSmicro LT verwendet die LTH-Variante ein spezielles Thermoelement (Thermopile) mit verbessertem Distanz-zu-Messfleck-Verhältnis von bis zu 22:1 sowie einem erweiterten Umgebungstemperaturbereich von bis zu 180 °C ohne zusätzliche Kühlung. Der Optris CSmicro LTH wird häufig in Anwendungen eingesetzt, bei denen der Messkopf hohe Umgebungstemperaturen aushalten muss oder wenn er weit vom Messobjekt entfernt positioniert werden muss.

Wie kann ich die Skalierung, Emissivität oder andere Einstellungen ändern?

Das optris CS Kit (ACCSMIAC) und die Software CompactConnect müssen verwendet werden, um die Einstellungen des Pyrometers zu ändern.

Kann ich das CSmicro LT Pyrometer für digitale Kommunikation einrichten?

Für die digitale Kommunikation wird das optionale USB-Programmierkit benötigt. Verbinden Sie mit dem Klemmblock jedes Kabel des USB-Adapterkabels mit dem gleichfarbigen Kabel des Sensorkabels. Der Sensor unterstützt bidirektionale und unidirektionale digitale Kommunikation. Die bidirektionale Kommunikation ermöglicht das Senden und Empfangen von Daten zwischen Sensor und Computer. Die unidirektionale Kommunikation unterstützt einen schnellen Burst-Modus, in dem der Sensor ausschließlich Daten sendet.

Unterstützt das CSmicro LT eine RS232-Kommunikation?

Ja, für eine bidirektionale RS232-Verbindung des Sensors wird eine zusätzliche Interface-Platine benötigt (empfohlen MAX3381E).

Unterstützt das CSmicro LT einen Open-Collector-Ausgang?

Ja, ein zusätzlicher Open-Collector-Ausgang wird unterstützt. Der Open-Collector-Ausgang ist ein zusätzlicher Alarmausgang des CSmicro LT. Zusätzlich kann der gleichzeitige Analogausgang als Open-Collector-Ausgang genutzt werden, z. B. zum Ansteuern eines externen Relais. Bei langen Leitungen kann es zu einem Spannungsabfall an der Masseleitung kommen, wodurch der mV-Ausgang verzerrt wird. Die braune Leitung kann als Masseversorgung und die Thermoelementleitung als Masse verwendet werden.

Kann ich das CSmicro LT an ein Smartphone anschließen, um Einstellungen anzupassen?

Der CSmicro LT Sensor kann direkt mit einem Android-Smartphone oder Tablet verbunden werden. Die IRmobile-App überwacht und analysiert Infrarot-Temperaturmessungen auf einem angeschlossenen Android-Smartphone oder Tablet. Das Smartphone versorgt das CSmicro LT Pyrometer mit Strom.

Wann kann ich das CSmicro LT nach dem Einschalten verwenden?

Das CSmicro LT hat eine Aufwärmzeit. Bei einer Versorgungsspannung (Vcc) ≥ 12 V benötigt der Sensor ca. 5 Minuten, um stabil zu arbeiten. Daher zeigt die LED bis zu 5 Minuten nach dem Einschalten einen Alarmzustand an.

Wie weit kann ich das CSmicro LT vom Ziel entfernen?

Die Größe des Messobjekts und die optische Auflösung des Infrarotthermometers bestimmen den maximalen Abstand zwischen Messkopf und Messobjekt. Das Objekt sollte das Sichtfeld der Optik vollständig ausfüllen, um Messabweichungen zu vermeiden. Der Messfleck sollte daher mindestens so groß wie das Objekt sein oder kleiner. Die Messfleckgröße bezieht sich auf 90 % der Strahlungsenergie.

Welche Änderungen müssen vorgenommen werden, wenn eine externe Nahfokuslinse verwendet wird?

Die optionale CF-Linse ermöglicht die Messung kleiner Objekte. Wenn die CF-Linse verwendet wird, muss die Transmission auf 0.78 eingestellt werden. Diese Änderung erfolgt über das optionale USB-Kit (inkl. Software). Der zugewiesene Transmissionswert (Mittelwert) ist ein charakteristischer Wert, der gewisse Toleranzen haben kann. Falls erforderlich, muss die Transmission experimentell bestimmt werden.

Welche Funktion hat die grüne LED am Ende des Sensors?

Die grüne LED kann für folgende Funktionen programmiert werden: Alarmierung, Zielhilfe, Selbstdiagnose und Temperaturcode-Anzeige. Das USB-Adapterkabel und die Software werden zur Konfiguration benötigt. Werkseitige Standardeinstellung der LED ist Selbstdiagnose.

Warum leuchtet die LED am Ende des Sensors dauerhaft?

Im Selbstdiagnosemodus zeigt eine dauerhaft leuchtende LED oder Dauerleuchten mit kurzen Unterbrechungen an, dass der Sensor aufgrund von Umgebungstemperaturschwankungen instabil ist oder sich in einem Fehlerzustand befindet.

Welche Stromversorgung wird benötigt?

Verwenden Sie ein separates, stabilisiertes Netzteil mit einer Ausgangsspannung von 5–30 V DC. Die Restwelligkeit des Netzteils sollte maximal 200 mV betragen. Verwenden Sie für alle Strom- und Datenleitungen ausschließlich abgeschirmte Kabel.

Muss ich die Abschirmung des CSmicro erden?

Die Abschirmung (schwarz) des CSmicro ist nicht mit GND (braun) verbunden. Die Abschirmung muss an Erde oder GND angeschlossen werden (je nachdem, was besser funktioniert). Bitte prüfen Sie die Zeichnungen im Handbuch.

Wie hoch ist der Ausgangswiderstand für die mA- und mV-Ausgänge des CSmicro?

Der Ausgangswiderstand des CSmicro mit mV-Ausgang muss ≥ 10 kΩ sein. Der maximale Schleifenwiderstand für den CSmicro mit mA-Ausgang beträgt 1000 Ω.

• CSmicro LTH mit 1m Kabel (500 mm zwischen Kopf und Elektronik)
• 1x Montagemutter
• CSmicro Handbuch
