CTlaser 3M

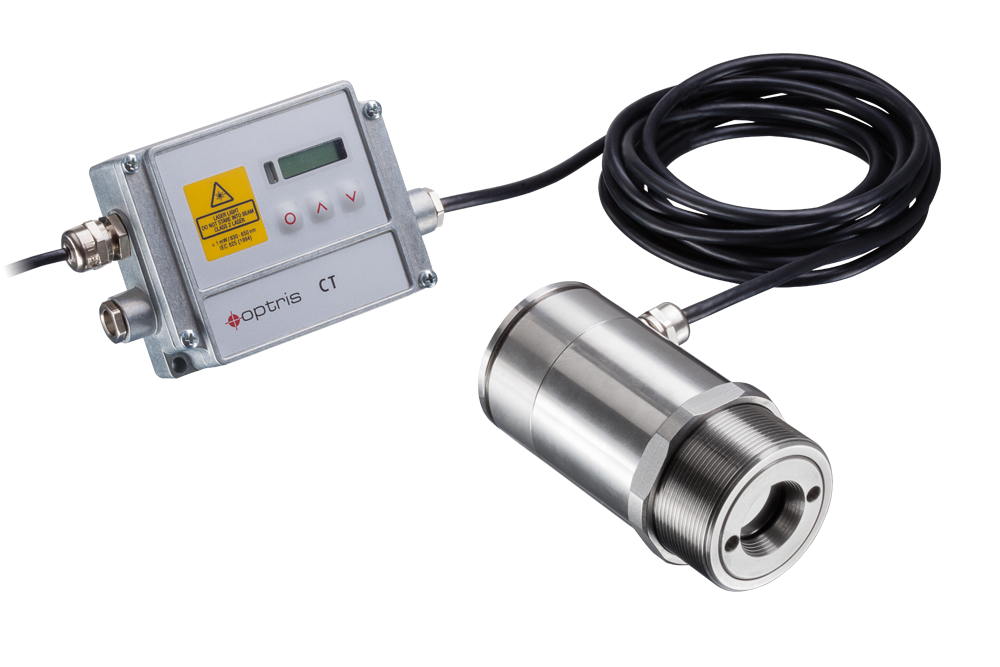

Das Optris CTlaser 3M Infrarotthermometer stellt die Spitze der Infrarot-Temperaturmesstechnik dar und wurde gezielt für präzise Temperaturmessungen in Industrien entwickelt, die mit niedrigen Metalltemperaturen und Verbundwerkstoffen arbeiten. Der Temperaturbereich dieses Pyrometers von 50 °C bis 1800 °C bietet eine außergewöhnliche Vielseitigkeit für verschiedenste industrielle Anwendungen, einschließlich glänzender metallischer Oberflächen. Das CTlaser 3M Pyrometer verfügt über ein zweiteiliges Design mit separatem Elektronikgehäuse, das fortschrittliche Signalverarbeitungsfunktionen bietet.

Ein herausragendes Merkmal des CTlaser 3M ist seine extrem kurze Ansprechzeit von nur 1 Millisekunde, die es ermöglicht, schnell ablaufende Prozesse mit außergewöhnlicher Genauigkeit zu erfassen. Darüber hinaus unterstreicht die Fähigkeit des Pyrometers, auch auf kleinsten Messfeldern von nur 0,7 mm zuverlässig und präzise zu messen, seine hohe Leistungsfähigkeit bei der Erfassung exakter Temperaturdaten selbst unter anspruchsvollen Bedingungen. Diese Präzision ist besonders in Branchen von entscheidender Bedeutung, in denen bereits geringe Temperaturabweichungen einen erheblichen Einfluss auf die Produktqualität und Prozesseffizienz haben können.

Die kurzwellige spektrale Empfindlichkeit des CTlaser 3M minimiert Messabweichungen, die durch Änderungen des Emissionsgrads entstehen, und sorgt so für konsistente und zuverlässige Temperaturmesswerte, insbesondere bei Materialien mit schwankendem Emissionsgrad. Ausgestattet mit einem erweiterten InGaAs-Detektor, der bei einer Wellenlänge von 2,3 μm arbeitet, gewährleistet dieser fortschrittliche Detektor präzise Temperaturmessungen bei unterschiedlichsten Materialien, darunter Metalle, Sekundärmetallverarbeitung, Metalloxide und keramische Werkstoffe.

Die CTlaser 3M-Serie bietet verschiedene Modelle mit unterschiedlichen Temperaturbereichen, um unterschiedlichen industriellen Anforderungen gerecht zu werden. Das Modell 3ML deckt Temperaturen von 50 °C bis 800 °C ab und eignet sich für Messungen im unteren Temperaturbereich, während das Modell 3MH einen Bereich von 385 °C bis 1600 °C abdeckt und für höhere Temperaturanforderungen optimiert ist. Das Modell 3MH1 erweitert den Bereich auf 490 °C bis 1800 °C und bietet Ingenieuren die Flexibilität, das Instrument auszuwählen, das am besten zu ihren spezifischen Anforderungen an die Temperaturmessung passt.

Ein weiteres bemerkenswertes Merkmal der CTlaser 3M-Serie sind ihre doppelten Laserzielmarkierungen, die eine präzise Zielhilfe bieten und die Genauigkeit der Temperaturüberwachung erhöhen. Im Gegensatz zu herkömmlichen IR-Thermometern mit einzelnen Lasern nutzt die CTlaser 3M-Serie ein innovatives Doppellaser-Visiersystem und sorgt damit für höchste Genauigkeit und Sicherheit bei Temperaturmessungen.

Das CTlaser 3M bietet eine hohe Flexibilität bei Installation und Einsatz und verfügt über eine breite Auswahl an analogen und digitalen Ausgängen, darunter 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, USB, RS485, RS232-Schnittstelle, Relais-Ausgänge (2 x optisch isoliert), Profibus DP, Modbus RTU, Modbus TCP, Profinet und EtherNet/IP. Diese umfangreiche Auswahl an Ausgangsoptionen ermöglicht eine nahtlose Integration in verschiedenste industrielle Prozesse und Überwachungssysteme – selbst in anspruchsvollen Umgebungen mit Umgebungstemperaturen bis zu 85 °C.

Erweitert durch Optris-Zubehör wie Luftspülung und Montageflansche kann das CTlaser 3M Pyrometer an unterschiedlichste Fertigungs- und Prozessanwendungen angepasst werden. Dadurch werden die Möglichkeiten des Infrarotthermometers erweitert und die Kompatibilität mit verschiedenen Umgebungen und Betriebsbedingungen sichergestellt. Die Kalibrierung in Deutschland nach Standards wie PTB oder NIST sowie Anpassungsoptionen wie unterschiedliche Kabellängen erhöhen zusätzlich die Genauigkeit, Zuverlässigkeit und Flexibilität des Instruments, um spezifische Benutzeranforderungen zu erfüllen.

Optris bietet umfassenden Support für die CTlaser 3M-Serie, einschließlich Beratung zu industriellen Anwendungen und After-Sales-Unterstützung, damit Anwender die Leistung und den Nutzen ihrer Pyrometer bestmöglich ausschöpfen können. Mit ihrer Präzision, Vielseitigkeit und Zuverlässigkeit setzt die CTlaser 3M-Serie neue Maßstäbe in der Infrarot-Thermometrie und bietet wertvolle Lösungen zur Temperaturmessung für verschiedenste industrielle Umgebungen.

Die Optris CompactConnect Software erweitert die Funktionen der festinstallierten Optris Infrarot-Pyrometer und bietet zahlreiche Überwachungs-, Analyse- und Steuerungsmöglichkeiten über die reine Temperaturmessung hinaus. Dazu gehören Funktionen wie die Visualisierung von Temperaturverläufen mit Temperatur-Zeit-Diagrammen sowie Dokumentation. Die Software ermöglicht Datenaufzeichnung, automatische Prozesssteuerungen, die Parametrierung des Pyrometers über Konfigurationseinstellungen sowie das Einrichten programmierbarer Ein- und Ausgänge. Zusätzlich bietet sie erweiterte Signalverarbeitungsfunktionen. Compact Connect Die Optris IR mobile App ermöglicht es Anwendern, ein Optris Infrarot-Pyrometer oder eine Optris Infrarotkamera mit einem Android-Smartphone oder -Tablet einzurichten und in Betrieb zu nehmen. Dieses Tool ist besonders hilfreich für die Inbetriebnahme und Ausrichtung des Sichtfeldes der Infrarotkameras oder zur Anpassung der Konfiguration. Die App analysiert den Live-Infrarotbildstrom der verbundenen Infrarotkameras mit automatischer Hot- und Cold-Spot-Erkennung. Bei Pyrometern werden ein Temperatur-Zeit-Diagramm oder das Videosignal angezeigt. Diese App funktioniert auf den meisten Android-Geräten ab Version 5.0 mit einem USB-Anschluss, der USB-OTG (On The Go) unterstützt. Google Play

Welches Verhältnis von Messabstand zu Messfleckgröße ist für die Anwendung richtig?

Die Größe des Messobjekts und die optische Auflösung des Infrarotthermometers bestimmen den maximalen Abstand zwischen Sensorkopf und Messobjekt. Um Messfehler zu vermeiden, sollte das Objekt das Sichtfeld der Optik vollständig ausfüllen. Folglich sollte der Messfleck immer mindestens so groß wie das Objekt oder kleiner sein.

Kann ich das Sensorkabel austauschen?

Das Sensorkabel kann bei Bedarf ebenfalls ausgetauscht werden. Um Einflüsse auf die Genauigkeit zu vermeiden, sollte ein Austauschkabel mit denselben Leiterquerschnitten und Spezifikationen wie das Original verwendet werden.

Kann ich den Sensorkopf mit einem anderen Elektronikgehäuse kombinieren?

Ja, nach dem Austausch eines Sensorkopfes muss der Kalibrierungscode des neuen Kopfes in die Elektronik eingegeben werden. Der Kalibrierungscode befindet sich auf einem Etikett am Sensorkopf. Entfernen Sie dieses Etikett nicht bzw. notieren Sie den Code. Der Code wird benötigt, falls die Elektronik ausgetauscht werden muss.

Wie weit kann ich den CTlaser 3M vom Messobjekt entfernt positionieren?

Die Größe des Messobjekts und die optische Auflösung des Infrarotthermometers bestimmen den maximalen Abstand zwischen Sensorkopf und Messobjekt. Um Messabweichungen zu vermeiden, sollte das Objekt das Sichtfeld der Optik vollständig ausfüllen. Folglich sollte der Messfleck immer mindestens so groß wie das Objekt oder kleiner sein. Die Messfleckgröße bezieht sich auf 90 % der Strahlungsenergie.

Wie kann ich die Rauschamplitude des Sensors verbessern?

Bei den CT-Modellen darf das Sensorkabel während der Messung nicht bewegt werden. Verwenden Sie ausschließlich abgeschirmte Kabel. Die Sensorabschirmung muss geerdet werden. Vermeiden Sie Masseschleifen und damit verbundene Signalstörungen in industriellen Umgebungen. Gegebenenfalls ist es erforderlich, die Masseverbindungen innerhalb des Elektronikgehäuses zu unterbrechen. Stellen Sie dazu den Jumper im Elektronikgehäuse auf eine andere Position. Beachten Sie hierzu das Handbuch.

Wie richte ich einen CTlaser 3M aus?

Der Infrarotsensor verfügt über eine integrierte doppelte Laserzielhilfe, die das Ausrichten des Sensors erleichtert. Der Messfleck befindet sich zwischen den beiden Laserpunkten. Im Fokuspunkt der jeweiligen Optik kreuzen sich beide Laser und erscheinen als ein Punkt, der den kleinsten Messfleck markiert. Die beiden Laserpunkte dienen nur zur Orientierung.

Ist der Laser gefährlich?

Der Laser des Pyrometers ist ein Laser der Klasse 2 mit weniger als 1 mW im Wellenlängenbereich von 500 nm bis 650 nm gemäß EN 60825-1:2014. Richten Sie den Laser nicht direkt auf die Augen von Personen oder Tieren! Blicken Sie nicht in den Laserstrahl. Vermeiden Sie indirekte Exposition über reflektierende Oberflächen.

Schaltet sich der Laser automatisch ab?

Bei Umgebungstemperaturen >50 °C wird der Laser automatisch abgeschaltet. Der Laser sollte nur zur Ausrichtung und Positionierung des Sensors verwendet werden. Eine dauerhafte Nutzung des Lasers kann die Lebensdauer der Laserdioden verringern und den Sensor zusätzlich erwärmen.

Kann ich den Laser extern triggern?

Ja, allerdings muss die Versorgungsleitung für den Ziel-Laser aus Sicherheitsgründen über einen Schalter oder Taster geführt werden, der maximal 2 m vom Installationsort des Sensors entfernt montiert ist. Über diesen vor Ort installierten Schalter oder über die Software kann der Laser vom Benutzer aktiviert bzw. deaktiviert werden.

Was wird benötigt, um den CTlaser-Infrarotsensor im CoolingJacket Advanced zu installieren?

Für die Installation des CTlaser-Sensors im CoolingJacket Advanced wird die Steckerversion benötigt.

Können zwei Pyrometer an denselben Computer angeschlossen werden?

Ja, das ist möglich. Wenn Sie die Software CompactPlusConnect oder CompactConnect verwenden möchten (abhängig davon, welchen Pyrometertyp Sie einsetzen), müssen Sie unterschiedliche Instanzen der Software erstellen. Sie können zwei Pyrometer über die USB-Ports anschließen. Es ist auch möglich, die beiden Pyrometer über eine RS485-Schnittstelle zu verbinden. Das erste Pyrometer können Sie über den mitgelieferten RS485-USB-Adapter mit dem PC verbinden.

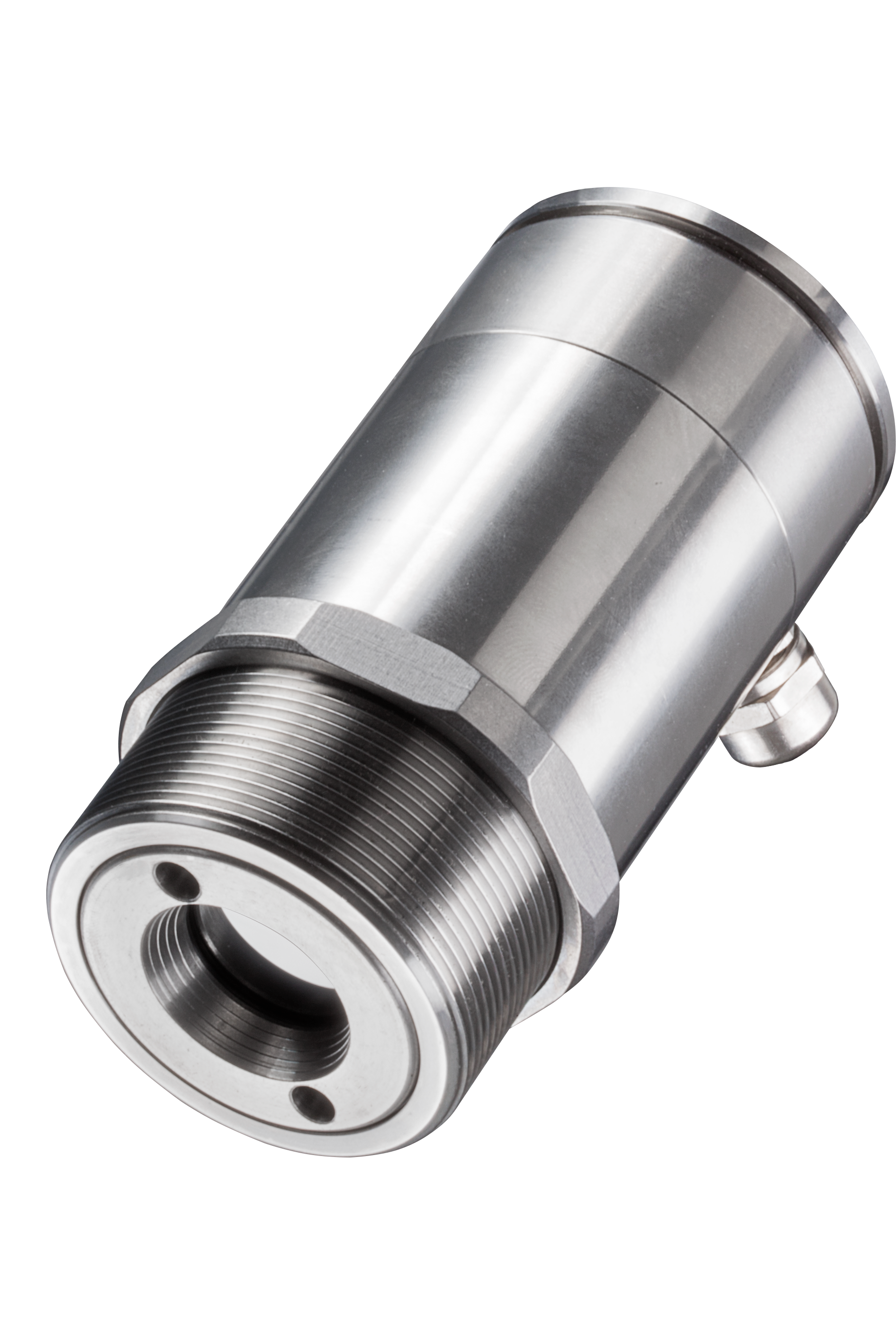

• CTlaser Messkopf
• Montagemutter
• Montagewinkel
• 3m Messkopfkabel (standard)
• Elektronikbox mit LCD-Display und Programmiertasten
• Bedienungsanleitung
