CT 4M

Das Optris CT 4M ist eine dynamische Lösung für die berührungslose Temperaturmessung und eignet sich besonders für anspruchsvolle Materialien in Niedertemperaturumgebungen. Das einzigartige mittelwellige Spektrum des Pyrometers macht es zu einer ausgezeichneten Wahl für schnelle und niedrige Temperaturmessungen an verschiedensten Materialien und begegnet damit gezielt den Herausforderungen, mit denen LT-Sensoren konfrontiert sind.

Im Kern des Optris CT 4M arbeitet ein InAsSb-Detektor im Wellenlängenbereich von 2,2 – 6 μm. Dieser Spektralbereich macht den Infrarotsensor geeignet für die Messung von Metallen, Metalloxiden, Keramiken oder Materialien mit unbekanntem oder wechselndem Emissionsgrad. Das CT 4M wurde für Hochgeschwindigkeits-Temperaturmessungen entwickelt und deckt einen Temperaturbereich von 0 °C bis 500 °C ab.

Zu den wichtigsten Merkmalen des Optris CT 4M gehört ein miniaturisiertes Infrarotthermometer mit einer ultraschnellen Belichtungszeit von 90 μs und Ansprechzeiten ab 300 µs. Das kompakte Design des Pyrometers mit einem kleinen Messkopf von 14 mm Durchmesser und 28 mm Länge sorgt für hohe Vielseitigkeit, da es sich in unterschiedlichste Einbausituationen integrieren lässt und bei Umgebungstemperaturen bis 70 °C betrieben werden kann. Für höhere Umgebungstemperaturen wird eine Kühlung mit Optris-Zubehör empfohlen. Darüber hinaus machen das Verhältnis von Messabstand zu Messfleckgröße von bis zu 10:1 und die kompakte Baugröße dieses Infrarotthermometers zur idealen Wahl für die Integration in Maschinen und Fertigungsanlagen. Die schnelle Reaktionszeit des IR-Sensors ermöglicht die Überwachung schneller Prozesse und unterstützt schnelle Messungen in industriellen Anwendungen mit kurzen Taktzeiten.

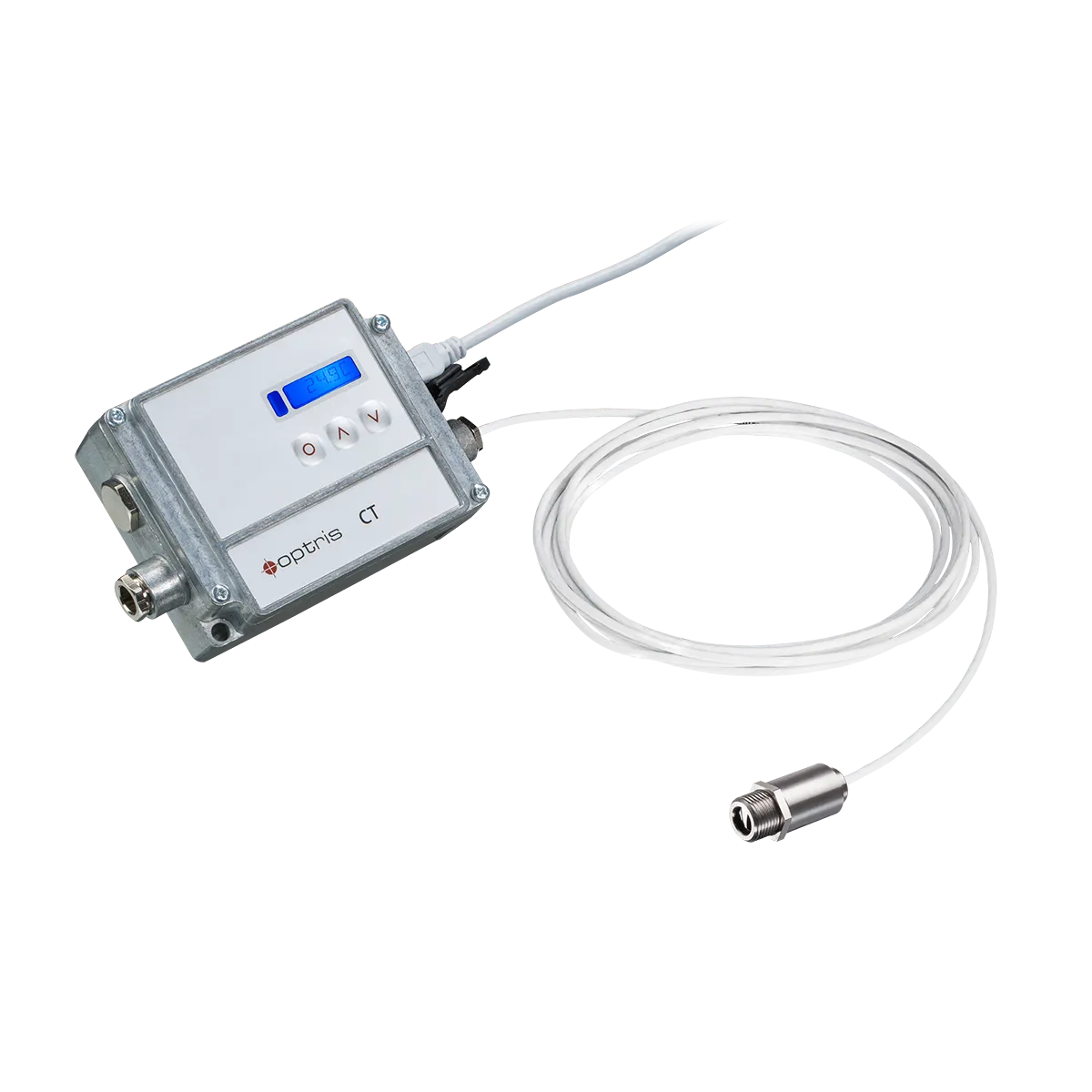

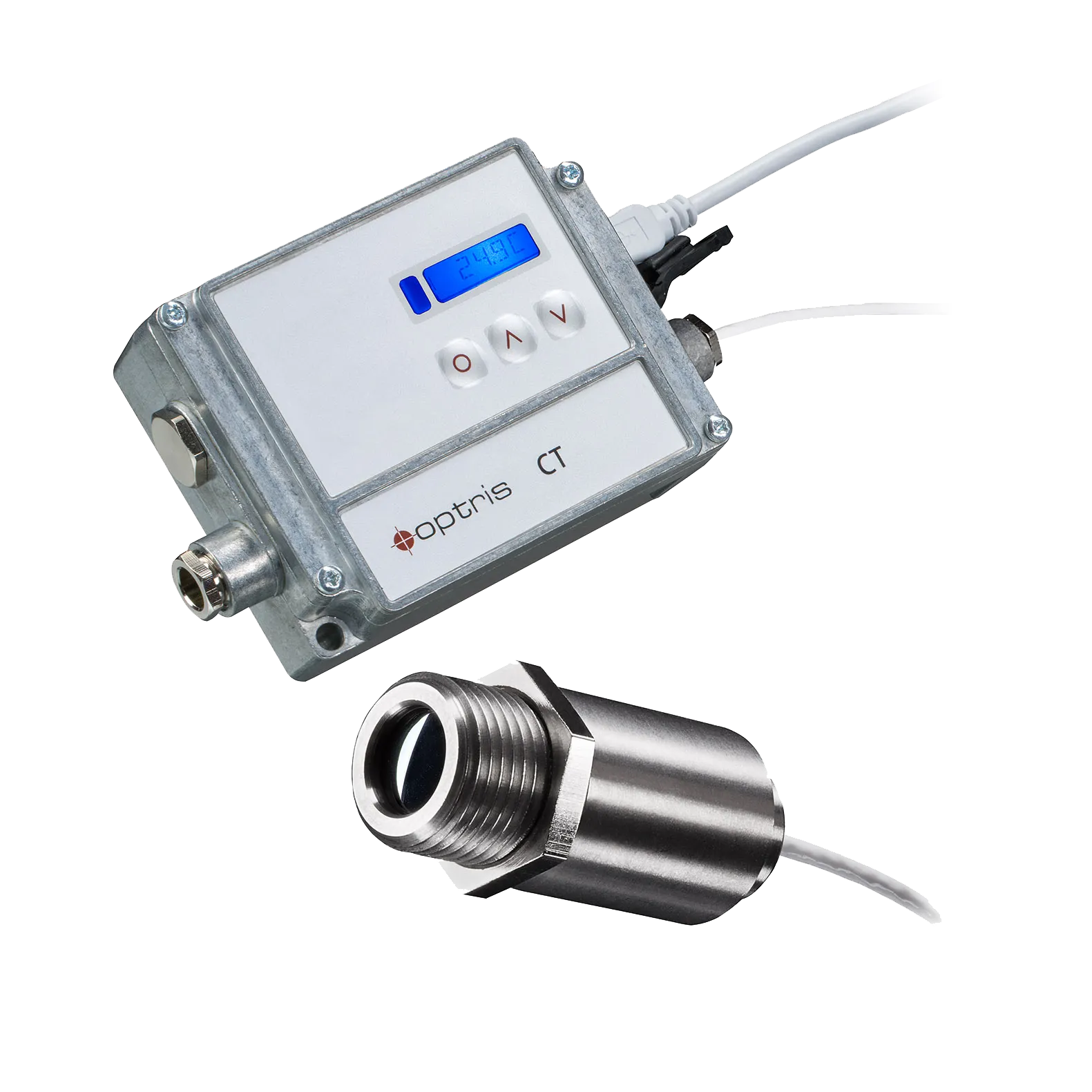

Das Optris CT 4M setzt auf ein zweiteiliges Sensordesign mit Messkopf und separater Elektronikbox und legt dabei besonderen Wert auf Genauigkeit und Vielseitigkeit. Die Elektronikbox vereinfacht die Gerätekonfiguration und bietet verschiedene Schnittstellenoptionen, darunter analoge und digitale Ausgänge wie 0/4 – 20 mA, 0 – 5 V, 0 – 10 V, Thermoelement (Typ K oder J), USB, RS485-, RS232-Schnittstellen, Relaisausgänge (2 x optisch isoliert), Profibus DP, ProfiNet sowie Ethernet und Ethernet/IP. Ob im Labor, in der Fertigung oder im Feldeinsatz – das Optris CT 4M ermöglicht mühelos präzise Temperaturmessungen.

Der kompakte Sensorkopf mit 14 mm Durchmesser und 28 mm Länge hält Umgebungstemperaturen bis 70 °C stand. Optionale Zubehörteile erweitern die Funktionalität des Infrarotsensors zusätzlich und decken vielfältige industrielle Anforderungen ab. Die Montagegabel sorgt für eine sichere und stabile Installation zur kontinuierlichen Temperaturüberwachung, während das Visierrohr die Zielgenauigkeit und Präzision verbessert. Die Nahfokuslinse ermöglicht detaillierte Temperaturmessungen an kleinen oder weit entfernten Objekten, und das Luftspülzubehör schützt den Temperatursensor in rauen Umgebungen vor Verunreinigungen. Kühlgehäuse optimieren die Leistung bei erhöhten Umgebungstemperaturen und sorgen für konstante und präzise Messergebnisse. Diese optionalen Zubehörteile erweitern die Vielseitigkeit der Optris CT 4M-Serie und bieten maßgeschneiderte Lösungen für unterschiedlichste industrielle Anwendungen.

Die Optris CompactConnect Software erweitert die Funktionen der festinstallierten Optris Infrarot-Pyrometer und bietet zahlreiche Überwachungs-, Analyse- und Steuerungsmöglichkeiten über die reine Temperaturmessung hinaus. Dazu gehören Funktionen wie die Visualisierung von Temperaturverläufen mit Temperatur-Zeit-Diagrammen sowie Dokumentation. Die Software ermöglicht Datenaufzeichnung, automatische Prozesssteuerungen, die Parametrierung des Pyrometers über Konfigurationseinstellungen sowie das Einrichten programmierbarer Ein- und Ausgänge. Zusätzlich bietet sie erweiterte Signalverarbeitungsfunktionen. Compact Connect Die Optris IR mobile App ermöglicht es Anwendern, ein Optris Infrarot-Pyrometer oder eine Optris Infrarotkamera mit einem Android-Smartphone oder -Tablet einzurichten und in Betrieb zu nehmen. Dieses Tool ist besonders hilfreich für die Inbetriebnahme und Ausrichtung des Sichtfeldes der Infrarotkameras oder zur Anpassung der Konfiguration. Die App analysiert den Live-Infrarotbildstrom der verbundenen Infrarotkameras mit automatischer Hot- und Cold-Spot-Erkennung. Bei Pyrometern werden ein Temperatur-Zeit-Diagramm oder das Videosignal angezeigt. Diese App funktioniert auf den meisten Android-Geräten ab Version 5.0 mit einem USB-Anschluss, der USB-OTG (On The Go) unterstützt. Google Play

Kann ich das Kabel zwischen Sensorkopf und Elektronikbox kürzen?

Beim Modell CT 4M kann das Kabel des Sensorkopfes um maximal 3 m gekürzt werden.

Welches Verhältnis von Messabstand zu Messfleckgröße ist für die Anwendung richtig?

Die Größe des Messobjekts und die optische Auflösung des Infrarotthermometers bestimmen den maximalen Abstand zwischen Sensorkopf und Messobjekt. Um Messfehler zu vermeiden, sollte das Objekt das Sichtfeld der Optik vollständig ausfüllen. Folglich sollte der Messfleck immer mindestens die gleiche Größe wie das Objekt haben oder kleiner sein.

Welche Änderungen müssen ausgewählt werden, wenn eine externe Nahfokuslinse verwendet wird?

Die optionale CF-Linse ermöglicht die Messung kleiner Objekte. Wenn die CF-Linse verwendet wird, muss die Transmission auf 0,93 eingestellt werden. Die zugewiesene Transmission (Mittelwert) ist ein Kennwert, der eine gewisse Streuung aufweisen kann. Falls erforderlich, muss die Transmission experimentell bestimmt werden.

Wie kann ich die Rauschamplitude des Sensors verbessern?

Bei den CT-Modellen darf das Sensorkopfkabel während der Messung nicht bewegt werden. Verwenden Sie ausschließlich geschirmte Kabel. Die Abschirmung des Sensors muss geerdet werden. Vermeiden Sie Masseschleifen und damit verbundene Signalstörungen in industriellen Umgebungen. Es kann notwendig sein, die Erdungsverbindungen innerhalb der Elektronikbox zu unterbrechen. Dazu muss der Jumper in der Elektronikbox in eine andere Position gesetzt werden. Bitte beachten Sie das Handbuch.

Wie tausche ich den Sensorkopf aus?

Ab Werk ist der Sensorkopf bereits mit der Elektronik verbunden und der Kalibrierungscode wurde eingegeben. Innerhalb einer bestimmten Modellgruppe ist jeder Austausch von Sensorköpfen und Elektronik möglich. Jeder Sensorkopf besitzt einen spezifischen Kalibrierungscode, der auf dem Sensorkabel aufgedruckt ist. Dieser Kalibrierungscode muss für eine korrekte Temperaturmessung und Sensorfunktion in der Elektronikbox gespeichert sein.

Kann ich den CT 4M als 2-Leiter-Sensor verwenden?

Bitte legen Sie keine Versorgungsspannung an die Analogausgänge an, da dadurch der Ausgang zerstört wird. Der CT 4M ist kein 2-Leiter-Sensor. Bitte beachten Sie die CSmicro-Serie, da es sich hierbei um einen 2-Leiter-Sensor handelt.

Kann man zwei Pyrometer an denselben Computer anschließen?

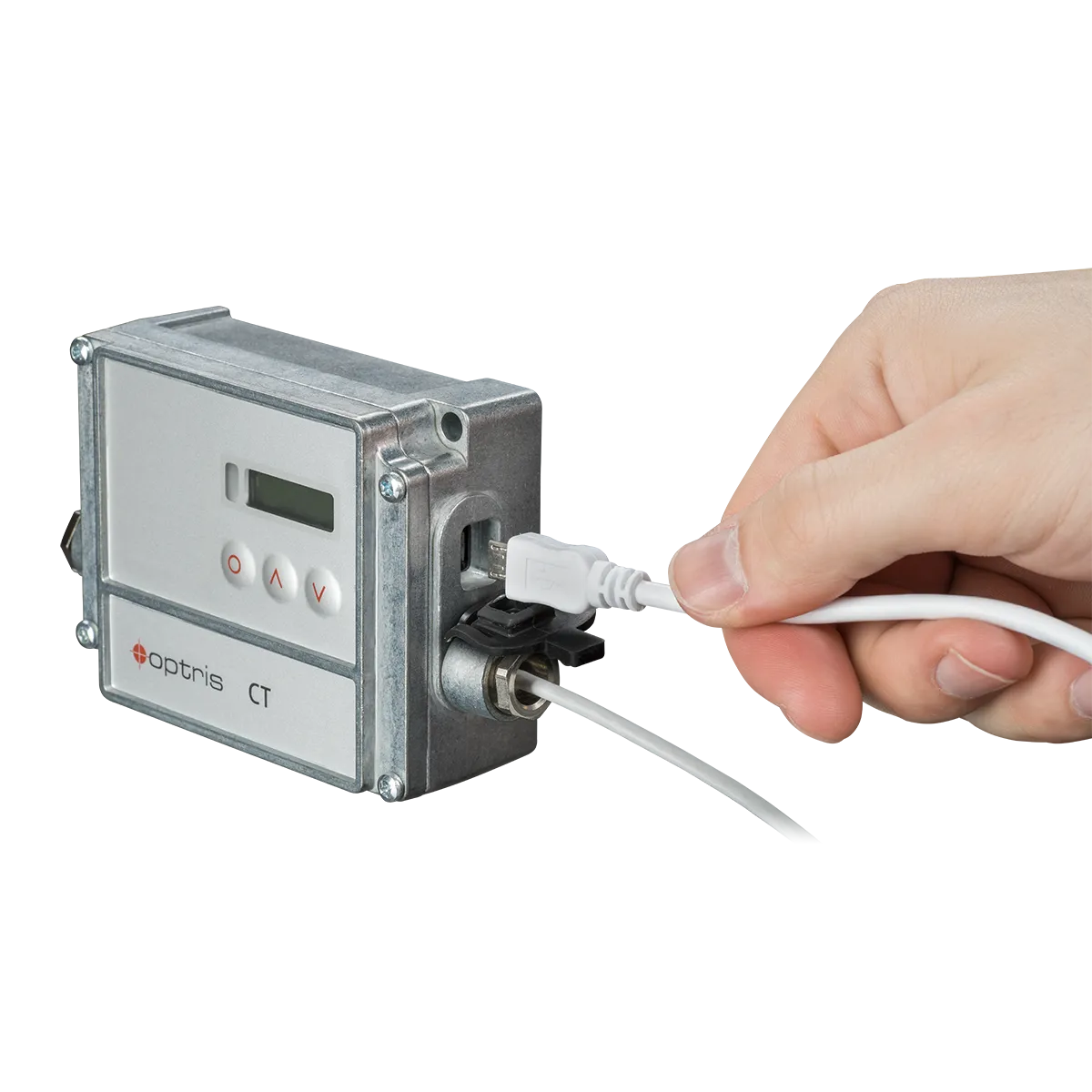

Ja, das ist möglich. Für die Nutzung der Software CompactPlusConnect oder CompactConnect (abhängig davon, welchen Pyrometertyp Sie verwenden) müssen unterschiedliche Instanzen der Software erstellt werden. Sie können zwei Pyrometer über die USB-Ports anschließen. Es ist auch möglich, die beiden Pyrometer über eine RS485-Schnittstelle zu verbinden. Sie können das erste Pyrometer über den mitgelieferten RS485-USB-Adapter an den PC anschließen.

• CT 4M mit 3 m Kabel

• 1× Befestigungsmutter

• Bedienungsanleitung der CT-Serie
