CTi 4M

Das Optris CTi 4M ist eine leistungsstarke Lösung für die berührungslose Temperaturmessung und eignet sich insbesondere für anspruchsvolle Materialien im Niedertemperaturbereich. Dank seines einzigartigen mittelwelligen Spektralbereichs stellt das Pyrometer eine hervorragende Alternative zu LT-Sensoren für schnelle Messungen bei niedrigen Temperaturen auf unterschiedlichsten Materialien dar.

Im Zentrum des Optris CTi 4M arbeitet ein InAsSb-Detektor im Wellenlängenbereich von 2,2 bis 6 µm. Dieser Spektralbereich eignet sich ideal für die Temperaturmessung von Metallen, Metalloxiden, Keramiken sowie Materialien mit unbekanntem oder veränderlichem Emissionsgrad. Das CTi 4M wurde speziell für Hochgeschwindigkeitsanwendungen entwickelt und deckt einen Temperaturbereich von 0 °C bis 600 °C ab.

Zu den herausragenden Eigenschaften des Optris CTi 4M gehören ein miniaturisierter Infrarot-Messkopf, eine extrem kurze Integrationszeit von 110 µs sowie Ansprechzeiten ab 320 µs. Dadurch ermöglicht das Gerät hochpräzise Temperaturmessungen selbst in sehr schnellen Prozessen. Der kompakte Messkopf mit nur 14 mm Durchmesser und 28 mm Länge lässt sich problemlos auch in beengte Einbausituationen integrieren und kann bei Umgebungstemperaturen bis 70 °C betrieben werden. Bei höheren Temperaturen empfiehlt Optris den Einsatz geeigneter Kühlzubehörteile. Mit einer optischen Auflösung von bis zu 10:1 sowie seiner kompakten Bauform eignet sich dieses Infrarotthermometer hervorragend für die Integration in Maschinen und Produktionsanlagen. Die schnelle Reaktionszeit des Infrarotsensors ermöglicht die zuverlässige Überwachung schneller Prozesse mit kurzen Taktzeiten.

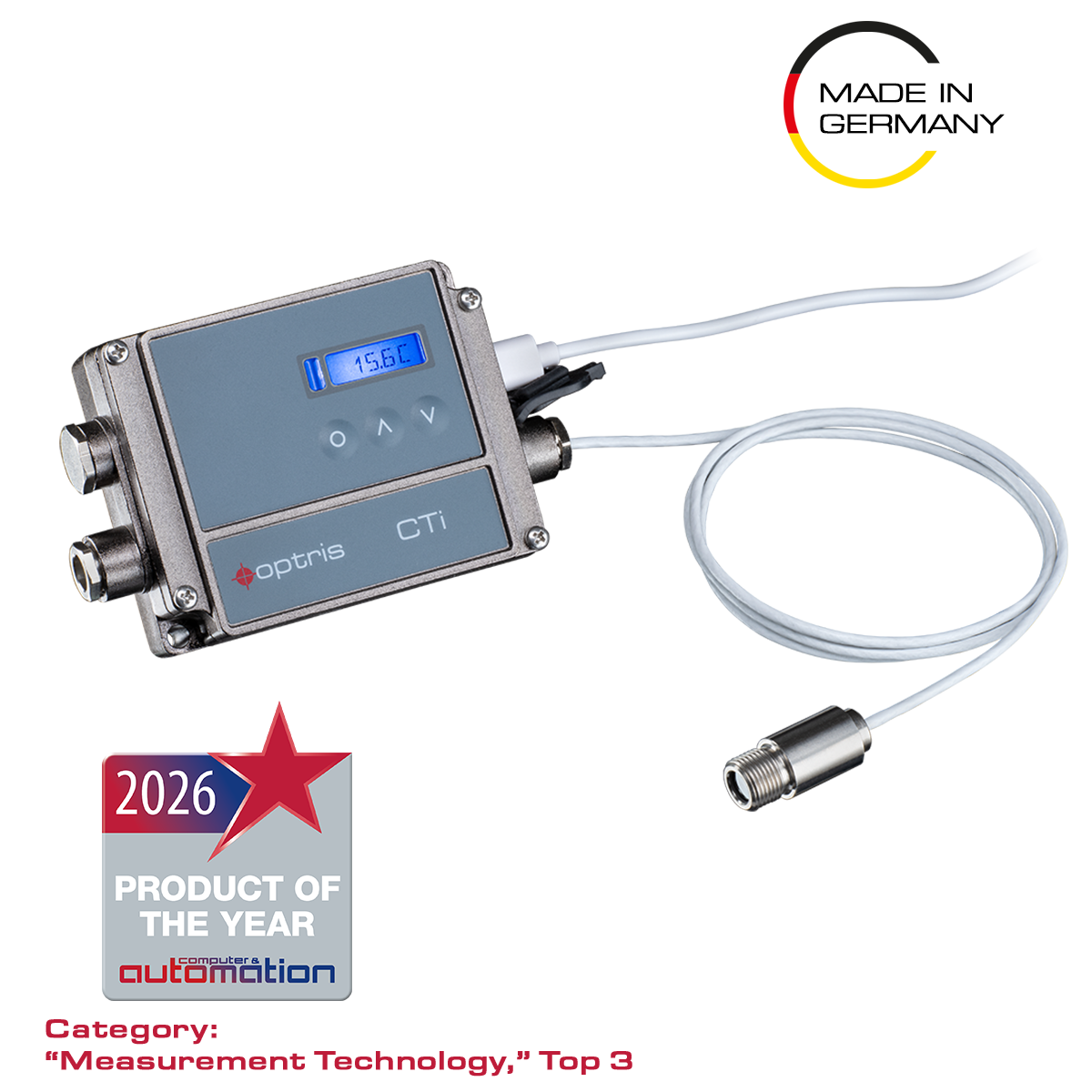

Das Optris CTi 4M verfügt über ein zweiteiliges Sensorkonzept mit Messkopf und separater Elektronikbox und verbindet dadurch höchste Messgenauigkeit mit maximaler Flexibilität. Die Elektronikbox ermöglicht eine einfache Parametrierung und bietet zahlreiche analoge und digitale Schnittstellen, darunter 0/4–20 mA, 0–5 V, 0–10 V, Thermoelement Typ K oder J, USB, RS485, RS232, Relaisausgänge (2 × galvanisch getrennt), Profinet, Modbus TCP, Modbus RTU, Ethernet TCP/IP sowie EtherNet/IP. Ob im Labor, in der Fertigung oder im industriellen Einsatz – das Optris CTi 4M ermöglicht eine zuverlässige und präzise Temperaturmessung.

Der kompakte Messkopf mit einem Durchmesser von 14 mm und einer Länge von 28 mm ist für Umgebungstemperaturen bis 70 °C ausgelegt. Umfangreiches optionales Zubehör erweitert die Einsatzmöglichkeiten des Infrarotsensors und ermöglicht eine optimale Integration in unterschiedlichste industrielle Anwendungen und Umgebungsbedingungen. Die Montagegabel sorgt für eine sichere und stabile Installation bei kontinuierlicher Temperaturüberwachung. Das Visierrohr verbessert die Ausrichtungsgenauigkeit auf das Messobjekt. Eine Nahfokusoptik ermöglicht detaillierte Temperaturmessungen kleiner oder weit entfernter Objekte. Das Luftspülsystem schützt den Temperatursensor zuverlässig vor Verschmutzungen in rauen Industrieumgebungen. Dadurch wird die Vielseitigkeit der Optris CTi 4M-Serie erheblich erweitert und eine optimale Anpassung an unterschiedlichste industrielle Anwendungen ermöglicht.

Die Software „Optris CompactPlus Connect“ ist ein umfassendes Werkzeug zur Temperaturmessung und -analyse in Industrie und Forschung unter Verwendung von Optris-Infrarot-Pyrometern. Sie verfügt über eine benutzerfreundliche Oberfläche, die eine reibungslose Kommunikation mit Optris-Pyrometern ermöglicht. Die CompactPlus Connect-Software erweitert die Funktionen der stationären Optris-Infrarot-Pyrometer über die reine Temperaturmessung hinaus und bietet verschiedene Überwachungs-, Analyse- und Steuerungsfunktionen. Dazu gehören die Visualisierung von Temperaturverläufen anhand von Temperatur-Zeit-Diagrammen sowie die Dokumentation. Insbesondere ermöglicht sie erweiterte Datenanalysen, Datenprotokollierung, automatische Prozesssteuerungen, die Parametrierung des Pyrometers über Konfigurationseinstellungen sowie die Programmierung von Ein- und Ausgängen. Darüber hinaus bietet sie fortschrittliche Funktionen zur Signalverarbeitung. Insgesamt stellt die Optris CompactPlus Connect-Software eine robuste Lösung für thermische Messanwendungen dar und bietet Fachleuten in verschiedenen Branchen Vielseitigkeit, Effizienz und Benutzerfreundlichkeit. CompactPlus Connect Die Optris IR mobile App ermöglicht es Anwendern, ein Optris Infrarot-Pyrometer oder eine Optris Infrarotkamera mit einem Android-Smartphone oder -Tablet einzurichten und in Betrieb zu nehmen. Dieses Tool ist besonders hilfreich für die Inbetriebnahme und Ausrichtung des Sichtfeldes der Infrarotkameras oder zur Anpassung der Konfiguration. Die App analysiert den Live-Infrarotbildstrom der verbundenen Infrarotkameras mit automatischer Hot- und Cold-Spot-Erkennung. Bei Pyrometern werden ein Temperatur-Zeit-Diagramm oder das Videosignal angezeigt. Diese App funktioniert auf den meisten Android-Geräten ab Version 5.0 mit einem USB-Anschluss, der USB-OTG (On The Go) unterstützt. Google Play

Kann ich das Kabel zwischen Messkopf und Elektronikbox kürzen?

Beim Modell CTi 4M kann das Messkopfkabel um maximal 3 m gekürzt werden.

Welche optische Auflösung (D:S) ist für meine Anwendung geeignet?

Die Größe des Messobjekts sowie die optische Auflösung des Infrarotthermometers bestimmen den maximalen Abstand zwischen Messkopf und Messobjekt. Um Messfehler zu vermeiden, sollte das Messobjekt das Sichtfeld der Optik vollständig ausfüllen. Der Messfleck sollte daher mindestens so groß wie das Messobjekt oder kleiner sein.

Welche Einstellungen müssen bei Verwendung einer externen Nahfokuslinse vorgenommen werden?

Die optionale Nahfokuslinse (CF-Linse) ermöglicht die Temperaturmessung kleiner Messobjekte. Bei Verwendung der CF-Linse muss die Transmission auf 0,93 eingestellt werden. Der angegebene Transmissionswert (Mittelwert) ist ein charakteristischer Richtwert und kann gewissen Streuungen unterliegen. Falls erforderlich, sollte die tatsächliche Transmission experimentell bestimmt werden.

Wie kann ich das Signalrauschen des Sensors reduzieren?

Bei niedrigen Temperaturen kann ein erhöhtes Signalrauschen auftreten. Dieses lässt sich durch eine längere Mittelungszeit reduzieren. Darüber hinaus darf das Messkopfkabel während der Messung nicht bewegt werden. Verwenden Sie ausschließlich geschirmte Kabel. Die Schirmung des Sensors muss geerdet werden. Vermeiden Sie Erdschleifen und daraus resultierende Signalstörungen in industriellen Umgebungen. Gegebenenfalls müssen die Masseverbindungen innerhalb der Elektronikbox angepasst werden. Stellen Sie hierzu den Jumper in der Elektronikbox auf die entsprechende Position um. Beachten Sie hierzu die Bedienungsanleitung.

Wie tausche ich den Messkopf aus?

Ab Werk ist der Messkopf bereits mit der Elektronikbox verbunden und die Head-ID wurde eingetragen. Innerhalb einer Modellgruppe können Messköpfe und Elektronikboxen beliebig miteinander kombiniert werden. Jeder Messkopf besitzt eine individuelle Head-ID, die sowohl auf dem Messkopfkabel aufgedruckt als auch auf dem Messkopf eingraviert ist. Dieser Kalibrierungscode muss in der Elektronikbox hinterlegt sein, damit eine korrekte Temperaturmessung und ein ordnungsgemäßer Sensorbetrieb gewährleistet sind.

Können zwei Pyrometer an denselben Computer angeschlossen werden?

Ja, das ist möglich. Bei der Verwendung der Software CompactPlusConnect oder CompactConnect (abhängig vom verwendeten Pyrometertyp) müssen jeweils separate Instanzen der Software gestartet werden. Zwei Pyrometer können gleichzeitig über die USB-Schnittstellen angeschlossen werden. Alternativ können beide Geräte auch über eine RS485-Schnittstelle verbunden werden. Das erste Pyrometer wird dabei über den mitgelieferten RS485-USB-Adapter mit dem PC verbunden.

• CTi 4M mit wählbarer Messkopfkabellänge
• 1,5 m USB-C-Kabel inklusive USB-A-Adapter
• Schnellstartanleitung
