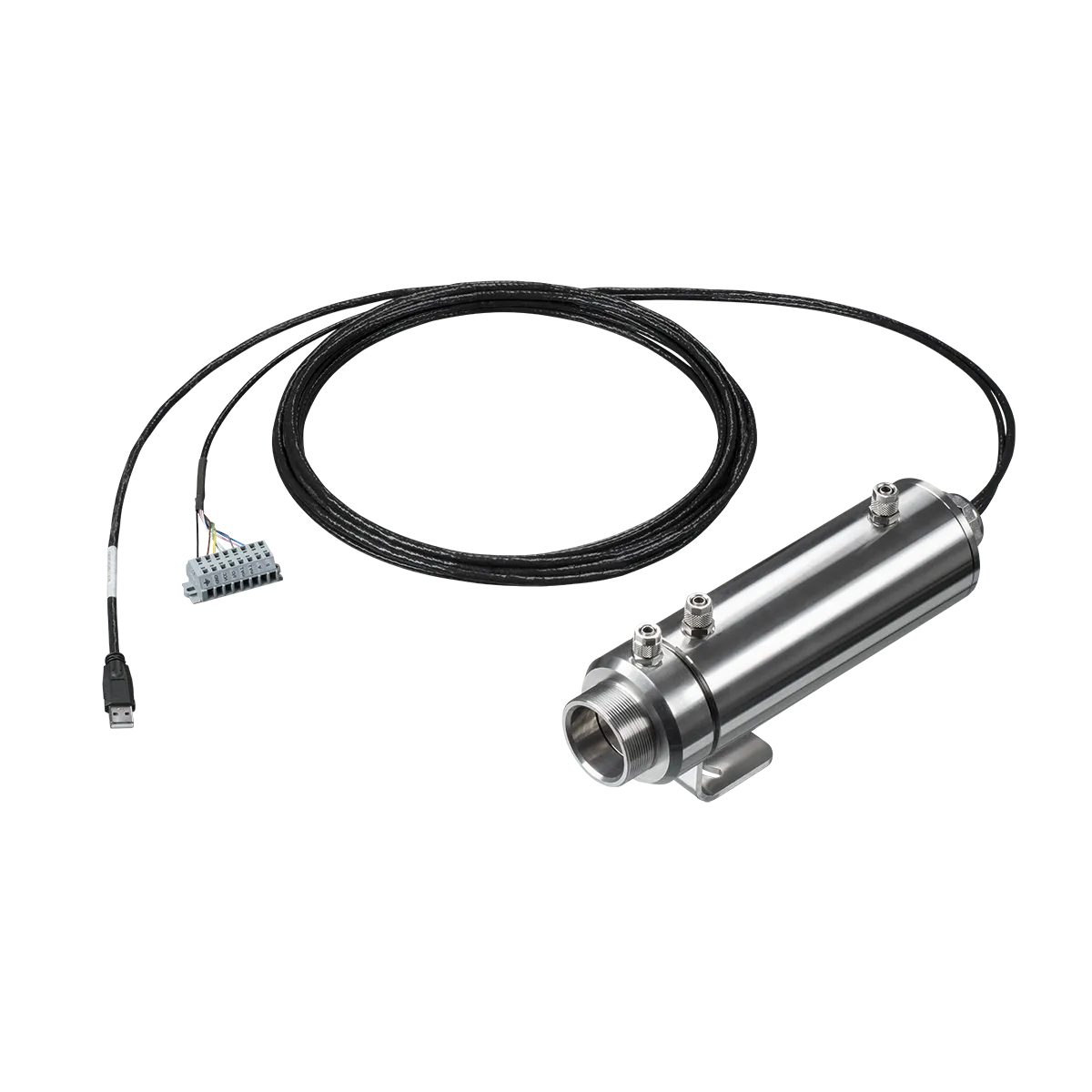

Wassergekühltes Gehäuse für CSvision, CxL und CxV, Edelstahl, für Umgebungstemperaturen bis 250 °C

Dieses wassergekühlte Gehäuse wurde entwickelt, um Optris CSvision-, CxL- und CxV-Pyrometer bei Umgebungstemperaturen von bis zu 250 °C zu schützen. Es besteht aus Edelstahl und lässt Kühlwasser um den Sensorkopf zirkulieren, um sichere Betriebstemperaturen aufrechtzuerhalten und die Messstabilität zu gewährleisten.

Das Gehäuse unterstützt einen maximalen Wasserdruck von 8 bar bei einer empfohlenen Durchflussrate von 1 bis 5 Litern pro Minute und verwendet G1/4″-Innengewinde und G3/8″-Außengewinde als Anschlüsse.

Eine optionale Luftspülung hält die Optik frei von Staub und Dämpfen.

Das Schnellverschlussdesign ermöglicht einen einfachen Zugang zum Sensor bei Wartungsarbeiten, und das Gehäuse passt ohne Modifikationen zu Ihrem Pyrometer.

Für eine optimale Leistung verwenden Sie sauberes Kühlwasser mit einer Temperatur von unter 30 °C.

• Material: Edelstahl
• Gewicht: 2,4 kg

• Aus CrNi-Legierung
• Kabelverschraubung: M25 × 1,5
• Schlauch: 6 × 8 mm
• G 1/8

Welche maximale Umgebungstemperatur hält die CSvision mit Wasserkühlung aus?

Das standardmäßige CSvision Pyrometer kann ohne Kühlung bei Umgebungstemperaturen von bis zu 65 °C (bei R1M-Modellen) bzw. 60 °C (bei R2M-Modellen) betrieben werden. Für höhere Umgebungstemperaturen kann das wassergekühlte Gehäuse ACCSVIWA verwendet werden, das den Betrieb in Verbindung mit der speziellen Luftspülung ACCTLAP auf bis zu 250 °C erweitert.

Welche Kühlwasserdurchflussrate und Anschlussspezifikationen sind erforderlich?

Für das standardmäßige wassergekühlte Gehäuse (ACCSVIWA für CSvision) beträgt die empfohlene Wasserdurchflussrate etwa 2 Liter pro Minute. Die Schlauchanschlüsse sind 6 × 8 mm mit G 1/8″-Gewinden. Der maximale Kühlwasserdruck beträgt 8 bar. Es sollte sauberes, ölfreies Wasser verwendet werden, um Ablagerungen in den Kühlkanälen zu vermeiden.

Sind zusätzliche Zubehörteile erforderlich, um Kondensation und Verschmutzung zu vermeiden?

Ja. Bei der Verwendung einer Wasserkühlung kann sich Kondenswasser auf der Optik und der Elektronik bilden und möglicherweise Schäden verursachen, die nicht von der Garantie abgedeckt sind. Um Kondensation zu vermeiden, verwenden Sie den optionalen Luftspülvorsatz (ACCTLAP), um die Optik frei und oberhalb des Taupunkts zu halten. Eine Luftspülung schützt die Linse außerdem vor Staub und Schmutz in industriellen Umgebungen.

Zusätzlich werden Hochtemperaturkabel, die für Temperaturen bis 180 °C (oder 250 °C) ausgelegt sind, für den Sensor empfohlen.

Kühlgehäuse inkl. vormontierter Kabelverschraubung und 2 Anschlüssen für 8 × 6 mm Schlauch
