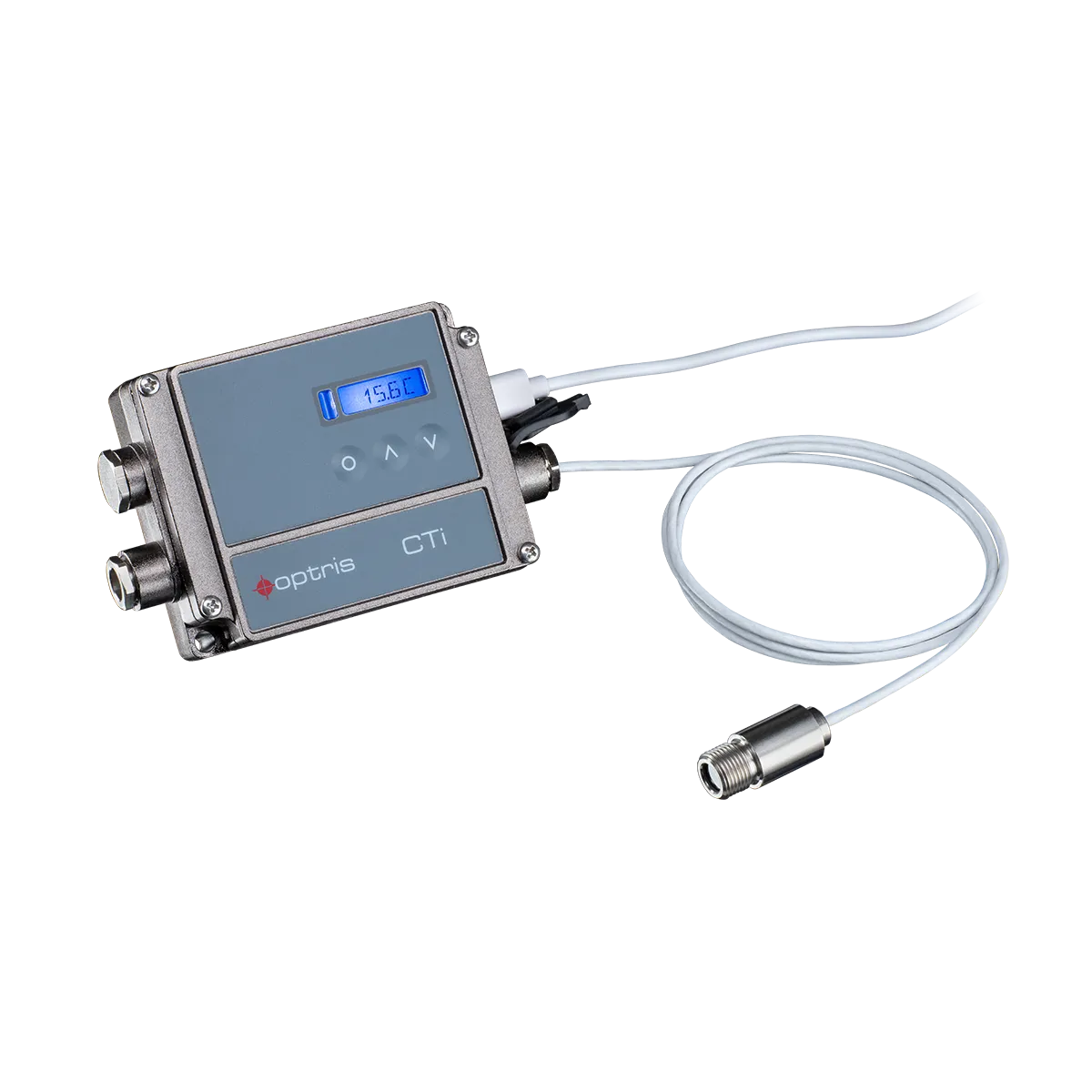

CTi LT

Die in Deutschland entwickelte Optris CTi LT-Serie steht für kompromisslose Zuverlässigkeit und stellt einen Durchbruch im Bereich der kompakten, leistungsstarken Infrarot-Temperaturmessung dar. Diese Pyrometer verfügen über einen der weltweit kleinsten Messköpfe mit robusten industriellen Funktionen und ermöglichen eine präzise berührungslose Temperaturüberwachung selbst für anspruchsvollste Anwendungen.

Das Herzstück des CTi LT ist seine überragende spektrale Bandbreite von 8–14 µm, die für die Messung von Materialien mit hoher Emissivität und Niedrigtemperatur-Messobjekten mit außergewöhnlicher Genauigkeit optimiert ist. Mit einem umfangreichen Messbereich von -50 °C bis 1050 °C eignet es sich ideal für nicht reflektierende Objekte in verschiedenen industriellen Prozessen. Seine herausragende optische Auflösung von bis zu 22:1 gewährleistet genaue Messungen kleiner oder weit entfernter Ziele und minimiert Hintergrundstörungen.

Der CTi LT ist für raue Bedingungen ausgelegt und arbeitet dank seines einzigartigen Thermoschock-beständigen Designs zuverlässig bei Umgebungstemperaturen von bis zu 180 °C ohne externe Kühlung. Diese Robustheit garantiert langfristige Stabilität, Wiederholbarkeit und Genauigkeit. Das Gerät bietet eine flexible Integration über konfigurierbare analoge und digitale Ausgänge, einschließlich industrieller Protokolle wie Modbus RTU, Modbus TCP, Profinet und EtherNet/IP. Die Einrichtung ist mit der kostenlosen PC-Software CompactPlus Connect oder der IR-Mobil-App für Android ganz einfach.

Das in Deutschland entwickelte, produzierte und werkseitig kalibrierte CTi LT wird durch eine Reihe von Zubehörteilen unterstützt – darunter Befestigungsgabeln, Sichtrohre, Nahfokusobjektive und Luftspülsysteme –, um sich an jede industrielle Umgebung anzupassen. Ob für die Kunststoff-, Beschichtungs-, Elektronik- oder Automobilindustrie – das Optris CTi LT bietet eine zuverlässige, präzise und vielseitige Lösung für die kritische Temperaturüberwachung.

• Temperaturbereich: -50 °C bis 1050 °C
• Spektralbereich: 8 bis 14 µm
• Reaktionszeit: bis zu 40 ms (90 % Energie)
• Hohe Umgebungstemperaturbeständigkeit bis zu 180 °C
• Höheres Verhältnis von Entfernung zu Spotgröße (D:S) von bis zu 22:1
• Einzigartiges, Thermoschock-beständiges Design für beste Wiederholbarkeit und Genauigkeit

From 250,00€

Distance to Spotsize (D:S)

Optics

Cable Length

Zum Angebot hinzufügen

Produktbeschreibung

Die Pyrometer der Optris CTi LT-Serie verfügen über einen der kleinsten Infrarot-Messköpfe der Welt und bieten eine hohe optische Auflösung von bis zu 22:1. Sie verwenden eine Thermosäule als Detektor und arbeiten in einem Spektralbereich von 8–14 µm. Dadurch eignen sie sich hervorragend zur Messung von Messobjekten mit hohem Emissionsgrad, auch bei niedrigen Objekttemperaturen, in fest installierten Anwendungen.

Diese Pyrometer verfügen über eine separate Elektronikbox, die hohe Flexibilität durch wählbare Analogausgänge und verschiedene digitale Schnittstellen bietet. Dieses Design ist besonders vorteilhaft für Anwendungen in Hochtemperaturumgebungen. Die robuste Konstruktion ermöglicht den Betrieb der Messköpfe bei Temperaturen bis 180 °C ohne zusätzliche Kühlung und macht sie dadurch für Hochtemperaturanwendungen geeignet.

Die Optris CTi LT-Serie setzt Maßstäbe in der berührungslosen Temperaturmessung mit Fokus auf Präzision und Geschwindigkeit. Ihr zweiteiliges Design umfasst einen der kleinsten verfügbaren Infrarotsensoren, eine hohe optische Auflösung von bis zu 22:1 sowie eine schnelle Belichtungszeit von nur 115 ms für 90 % Energie. Diese Eigenschaften sind für die effiziente Überwachung schneller Fertigungsprozesse in unterschiedlichen Branchen optimiert. Der weite Temperaturbereich von -50 °C bis 1050 °C macht sie ideal für nicht reflektierende Objekte.

Diese Pyrometer überzeugen durch ihre hohe Temperaturbeständigkeit und können bei Umgebungstemperaturen bis 180 °C ohne zusätzliche Kühlung betrieben werden. Ihr einzigartiges Design ist beständig gegenüber Temperaturschocks und gewährleistet dadurch eine konstante Leistung selbst bei Änderungen der Umgebungstemperatur. Die Geräte erfüllen hohe Qualitätsstandards und werden in Deutschland entwickelt und gefertigt.

Für die Festinstallation konzipiert, bietet die Optris CTi LT-Serie eine zuverlässige Lösung für die kontinuierliche Temperaturüberwachung. Die präzisen berührungslosen Temperaturmessungen werden durch eine separate Elektronik, leicht zugängliche Programmiertasten und eine LCD-Schnittstelle unterstützt. Dadurch werden Stabilität und Genauigkeit über lange Zeiträume in verschiedensten industriellen Umgebungen gewährleistet.

Die Vielseitigkeit der Optris CTi LT-Serie zeigt sich in der großen Auswahl analoger und digitaler Ausgänge der Elektronikbox. Dazu gehören eine integrierte USB-C-Schnittstelle, 0/4–20 mA, 0–5 V, 0–10 V, Thermoelement Typ K, USB, RS485, RS232, Relaisausgänge (2 × galvanisch getrennt), Modbus RTU, Modbus TCP, Profinet und EtherNet/IP. Diese Vielfalt ermöglicht eine einfache Integration in unterschiedliche Maschinen und erweitert die Funktionalität für zahlreiche Anwendungen.

Optionales Zubehör für unterschiedliche industrielle Anforderungen erweitert die Einsatzmöglichkeiten des Infrarotsensors zusätzlich. Die Montagegabel ermöglicht eine sichere Installation, während das Visierrohr die Ausrichtung und Messgenauigkeit verbessert. Die Nahfokuslinse erlaubt detaillierte Temperaturmessungen kleiner oder weit entfernter Objekte, und das Luftspülsystem schützt den Temperatursensor unter rauen Bedingungen vor Verunreinigungen.

Zusammenfassend bieten die Pyrometer der Optris CTi LT-Serie Präzision, Vielseitigkeit und Robustheit und eignen sich damit hervorragend für berührungslose Temperaturmessungen in unterschiedlichsten industriellen Anwendungen. Sie bieten Zuverlässigkeit und Effizienz auch unter anspruchsvollen Bedingungen.

Spezifikation

MODEL

CTi LT02

CTi LT15

CTi LT22

DETECTOR
Detector	Thermopile
Measurement Principle	Single Color
Spectral Range	8 – 14 µm
Response Time (90%)	40 ms	115 ms
Exposure Time	40 ms	115 ms
Sampling Frequency	10 kHz
Exchangable Sensing Head	Yes

OPTICAL
Distance to Spot ratio (D:S)	2:1	15:1	22:1
Spot size (SF optics)	200 mm at 400mm	26.7 mm at 400mm	50 mm at 1100mm
Andere optics (FF/CF optics / add. CF lens)	SF + CF: 2.5 mm at 23 mm	SF + CF: 0.8 mm at 10 mm CF: 3.4 mm at 50 mm	SF + CF: 0.6 mm at 10 mm CF: 2.3 mm at 50 mm
Focus	fixed

SIGHTING
Laser Sighting	none
Video Sighting	none

MEASUREMENT
Object Measurement Range	-50°C … 650°C	-50°C … 800°C	-50°C … 1050°C
Accuracy	± 1% or ± 1°C **2)
Repeatability	± 0.1 % or ± 0.1 °C **2)
Temperature Coefficient	± 0.05 K/K oder ± 0.05 % / K **3)
Thermal Sensitivity (NETD)	60 mK **4, 5, 6, 7)	25 mK **4, 5, 6, 7)	35 mK **4, 5, 6, 7)
Warm-up time	10 min
Emissivity /Transmissivity/ Reflectivity	0.05 – 1.100
Slope	N/A

INTERFACES
Interface	USB-C (built-in) / RS232 / RS485 / Ethernet / Relay
Supported Protocols	USB 2.0, Optional: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet
Compatible Software	CompactPlus Connect, IRmobile (latest Version)

ANALOG INPUT/OUTPUT
Direct output/input	0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K)
Output impedances	max. 500 Ω (with 8-36 V DC) for mA output min. 100 kΩ load impedance for mV output thermocouple 20 Ω
Cable length	1 m (standard), 3 m, 8 m, 15 m

SIGNAL PROCESSING
Configuration	CompactPlus Connect or IRmobile (latest Version)
Operation	Autonomous Standalone
Capabilities	Average, Peak hold, Valley hold, Advanced peak hold with threshold and hysteresis, Triggered signal output, Triggered peak hold function (adjustable via software)

GENERAL
Size	Sensing head: Ø12mm x 35 mm, M12x1 Electronics: 122 mm x 70 mm x 27 mm
Housing Material	Stainless Steel
Weight	Sensing head: 40 g Electronics: 420 g
Country of Origin	Germany

ENVIRONMENTAL & CERTIFICATIONS
Operating Temperature Range	Sensing head: -20 °C … 120 °C Electronics: -20 °C … 85 °C **1)	Sensing head: -20 °C … 180 °C Electronics: -20 °C … 85 °C **1)
Storage Temperature Range	Sensing head: -40 °C … 120 °C Electronics: -40 °C … 85 °C **1)	Sensing head: -40 °C … 180 °C Electronics: -40 °C … 85 °C **1)
Relative humidity	10 – 95%, non condensing
Protection Class	IP 65, NEMA 4 (except terminal connector )
EMC	2014/30/EU
Shock	IEC 60068-2-27 (25 G and 50 G)
Vibration	IEC 60068-2-6 (sinus shaped) IEC 60068-2-64 (broadband noise)
Standards	CE, UKCA, RoHS

POWER
Power Supply	8-30 V DC
Power Consumption	1.2 W
Current Draw	max 100 mA


Part number	OPTCTILT02	OPTCTILT15	OPTCTILT22
Additional Remarks	1) A delay in rendering may occur because of the LCD display capacity for low temperatures 2) whichever is greater 3) Tobj > 0 °C 4) e = 1.000 5) Response time = 200 ms (90%) 6) Tobj = 25 °C 7) at ambient temp. (23 ± 5) °C

Software

Die Software „Optris CompactPlus Connect“ ist ein umfassendes Werkzeug zur Temperaturmessung und -analyse in Industrie und Forschung unter Verwendung von Optris-Infrarot-Pyrometern. Sie verfügt über eine benutzerfreundliche Oberfläche, die eine reibungslose Kommunikation mit Optris-Pyrometern ermöglicht. Die CompactPlus Connect-Software erweitert die Funktionen der stationären Optris-Infrarot-Pyrometer über die reine Temperaturmessung hinaus und bietet verschiedene Überwachungs-, Analyse- und Steuerungsfunktionen. Dazu gehören die Visualisierung von Temperaturverläufen anhand von Temperatur-Zeit-Diagrammen sowie die Dokumentation. Insbesondere ermöglicht sie erweiterte Datenanalysen, Datenprotokollierung, automatische Prozesssteuerungen, die Parametrierung des Pyrometers über Konfigurationseinstellungen sowie die Programmierung von Ein- und Ausgängen. Darüber hinaus bietet sie fortschrittliche Funktionen zur Signalverarbeitung. Insgesamt stellt die Optris CompactPlus Connect-Software eine robuste Lösung für thermische Messanwendungen dar und bietet Fachleuten in verschiedenen Branchen Vielseitigkeit, Effizienz und Benutzerfreundlichkeit. CompactPlus Connect Die Optris IR mobile App ermöglicht es Anwendern, ein Optris Infrarot-Pyrometer oder eine Optris Infrarotkamera mit einem Android-Smartphone oder -Tablet einzurichten und in Betrieb zu nehmen. Dieses Tool ist besonders hilfreich für die Inbetriebnahme und Ausrichtung des Sichtfeldes der Infrarotkameras oder zur Anpassung der Konfiguration. Die App analysiert den Live-Infrarotbildstrom der verbundenen Infrarotkameras mit automatischer Hot- und Cold-Spot-Erkennung. Bei Pyrometern werden ein Temperatur-Zeit-Diagramm oder das Videosignal angezeigt. Diese App funktioniert auf den meisten Android-Geräten ab Version 5.0 mit einem USB-Anschluss, der USB-OTG (On The Go) unterstützt. Google Play

Herunterladen

Manual

MANUAL

PDF - 2.23 MB

CTi LT Manual

MANUAL

PDF - 2.83 MB

CompactPlus Connect Manual

Datasheet

DATASHEET

PDF - 473.98 KB

CTi LT Datasheet

STEP file

STEP FILE

ZIP - 56.99 KB

CT Sensor Head

Füllen Sie das Formular aus, um die Datei herunterzuladen

Füllen Sie das Formular aus, um die Datei herunterzuladen.

Mit * gekennzeichnete Felder sind Pflichtfelder

Vorname ^*

Nachname ^*

Unternehmen oder Organisation ^*

E-Mail-Adresse ^*

Branche ^*

Anwendung ^*

Ich habe die Datenschutzerklärung gelesen und verstanden.

STEP FILE

ZIP - 1.64 MB

CT Electronics Box

Füllen Sie das Formular aus, um die Datei herunterzuladen

Füllen Sie das Formular aus, um die Datei herunterzuladen.

Mit * gekennzeichnete Felder sind Pflichtfelder

Vorname ^*

Nachname ^*

Unternehmen oder Organisation ^*

E-Mail-Adresse ^*

Branche ^*

Anwendung ^*

Ich habe die Datenschutzerklärung gelesen und verstanden.

FAQs

Kann ich das Kabel zwischen Messkopf und Elektronikbox kürzen?

Es wird empfohlen, die Länge des Messkopfkabels nicht zu verändern, da die Kabelimpedanz Teil der Sensorkalibrierung ist. Bei allen CTi LT-Modellen kann das Messkopfkabel jedoch bei Bedarf gekürzt werden. Das Kürzen des Kabels verursacht einen zusätzlichen Messfehler von etwa 0,1 K/m.

Welche optische Auflösung (D:S) ist für meine Anwendung geeignet?

Die Größe des Messobjekts und die optische Auflösung des Infrarotthermometers bestimmen den maximalen Abstand zwischen Messkopf und Messobjekt. Um Messfehler zu vermeiden, sollte das Messobjekt das Sichtfeld der Optik vollständig ausfüllen. Der Messfleck sollte daher mindestens so groß wie das Messobjekt oder kleiner sein.

Welche Einstellungen müssen bei Verwendung einer externen Nahfokuslinse vorgenommen werden?

Die optionale CF-Linse ermöglicht die Temperaturmessung kleiner Messobjekte. Bei Verwendung der CF-Linse muss die <a href=“/de/lexicon/transmissivity/“>Transmission</a> auf 0,78 eingestellt werden. Der angegebene Transmissionswert (Mittelwert) ist ein charakteristischer Richtwert und kann gewissen Streuungen unterliegen. Falls erforderlich, sollte die tatsächliche Transmission experimentell bestimmt werden.

Wie kann ich das Signalrauschen des Sensors erhöhen?

Bei den CTi LT-Modellen darf das Messkopfkabel während der Messung nicht bewegt werden. Verwenden Sie ausschließlich geschirmte Kabel. Die Schirmung des Sensors muss geerdet werden. Vermeiden Sie Erdschleifen und daraus resultierende Signalstörungen in industriellen Umgebungen. Gegebenenfalls müssen die Masseverbindungen innerhalb der Elektronikbox angepasst werden. Stellen Sie hierzu den Jumper in der Elektronikbox auf eine andere Position um.

Wie tausche ich den Messkopf aus?

Ab Werk ist der Messkopf bereits mit der Elektronikbox verbunden und der Kalibrierungscode wurde eingetragen. Innerhalb einer Modellgruppe können Messköpfe und Elektronikboxen beliebig miteinander kombiniert werden. Jeder Messkopf besitzt einen individuellen Kalibrierungscode, der auf dem Kabel aufgedruckt ist. Dieser Kalibrierungscode muss in der Elektronikbox hinterlegt sein, damit eine genaue Temperaturmessung und ein ordnungsgemäßer Sensorbetrieb gewährleistet sind.

Kann ich das CTi LT als Zweileitersensor verwenden?

Legen Sie keine Versorgungsspannung an die Analogausgänge an, da diese dadurch beschädigt werden. Das CTi LT ist kein Zweileitersensor. Wenn Sie einen Zweileitersensor benötigen, empfehlen wir die CSmicro-Serie.

Sind die Messköpfe der CTi LT Pyrometer-Serie vakuumkompatibel?

Ja, die Messköpfe der CTi LT Pyrometer sind auch vakuumkompatibel.

Können zwei Pyrometer an denselben Computer angeschlossen werden?

Ja, das ist möglich. Bei Verwendung der Software CompactPlusConnect oder CompactConnect (abhängig vom verwendeten Pyrometertyp) müssen separate Instanzen der Software erstellt werden. Zwei Pyrometer können über die USB-Ports angeschlossen werden. Es ist auch möglich, zwei Pyrometer über eine RS485-Schnittstelle zu verbinden. Das erste Pyrometer kann über den mitgelieferten RS485-USB-Adapter mit dem PC verbunden werden.
