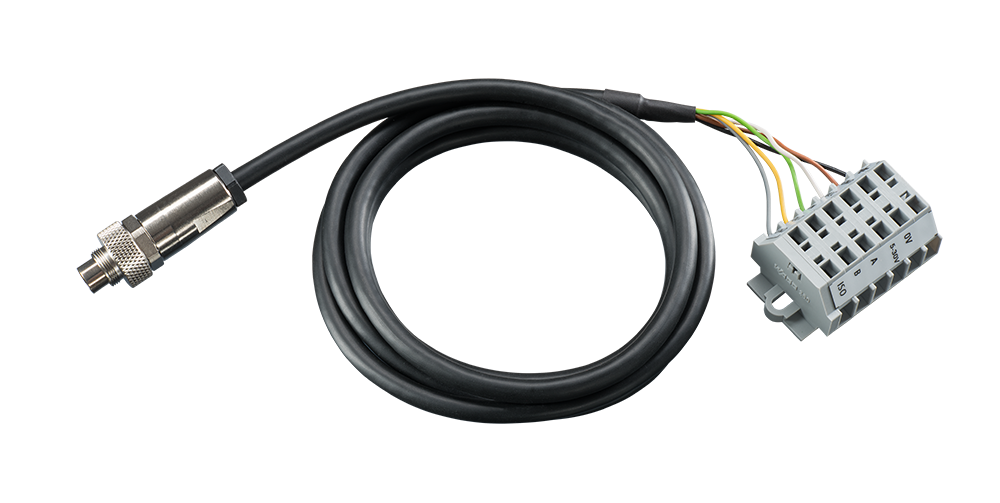

Standard-Prozessschnittstellenkabel für Xi 80 / Xi 410 / Xi 1M

Dieses Standard Process Interface (PIF) Kabel ist essenziell für fortgeschrittene industrielle Anwendungen und wurde speziell für alle USB-nativen Infrarotkameras entwickelt. Es integriert sich nahtlos in Prozesssteuerungssysteme und bietet robuste analoge und digitale Ein-/Ausgabefunktionen. Programmierbar über die PIX Connect Software unterstützt das PIF-Kabel 0–10 V für den Analogeingang, 24 V für den Digitaleingang sowie 0–10 V für den Analog- und Alarm-Ausgang und verfügt über eine Länge von 1 m. Dieses Kabel ist entscheidend für präzise Steuerung und Überwachung und verfügt über integrierte Elektronik sowie einen Klemmblock für eine vereinfachte Konnektivität.

• • I/O-Kabel für USB-basierte Infrarotkameras
  • Analoge und digitale Ein- und Ausgänge
  • 0–10 V für den Analogeingang
  • 0–10 V für den Analogausgang
  • Inklusive Klemmblock

Allgemeine Spezifikationen

• Betriebstemperatur: 0 °C … 85 °C
• Lagertemperatur: 0 °C … 85 °C
• Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensierend
• Kabelmantel: PVC (Polyvinylchlorid)
• Farbe: Schwarz
• Kabellänge: 1 m

Schnittstellenspezifikationen

• Kabeltyp: I/O
• Steckverbinder 1: Klemmblock mit 5 Anschlüssen
• Steckverbinder 2: Optris 5-poliger Kabelstecker

• Farbkodierung:
  • Masse: Braun
  • Digitaleingang: Grau
  • Versorgung: Weiß
  • Analogeingang: Grün
  • Analogausgang: Gelb

Elektrische Parameter

• Stromversorgung: 5 … 24 VDC
• Ausgänge: 1x analog/Alarm-Ausgang
• Eingänge: 1x Analogeingang, 1x Digitaleingang
• Bereiche:
  • 0–10 V (für AI)
  • 0–10 V (für AO)
  • 24 V (für DI)

Programmierbare Funktionen

Analogeingänge:

• Emissionsgrad-Einstellung
• Kompensation der Umgebungstemperatur
• Referenztemperatur
• Ungebundener Wert
• Flag-Steuerung
• Getriggerte Schnappschüsse, getriggerte Aufnahmen, getriggerte Line-Scan-Kamera, getriggerter Event-Grabber
• Peak-/Valley-Hold zurücksetzen

Digitaleingang:

• Flag-Steuerung
• Getriggerte Schnappschüsse, getriggerte Aufnahmen, getriggerte Line-Scan-Kamera, getriggerter Event-Grabber
• Peak-/Valley-Hold zurücksetzen

Analogausgänge:

• Hauptmessbereich
• Messbereich
• Interne Temperatur
• Flag-Status
• Alarm
• Externe Kommunikation
• Zentralpixel (Direktausgabe)

Was ist der Unterschied zwischen der Standard-PIF und der Industrial Process Interface?

Die Industrial Process Interface bietet erweiterte Funktionen wie eine 500-VAC-Isolation, mehrere analoge und digitale Ein- und Ausgänge sowie Fail-Safe-Mechanismen zur Überwachung verschiedener Betriebszustände. Die Standard Process Interface bietet dagegen grundlegende Funktionen mit einer geringeren Anzahl an Ein- und Ausgängen.

Was ist das Standard Process Interface (PIF)-Kabel?

Das Standard-PIF-Kabel ist ein speziell entwickeltes Kabel für anspruchsvolle Industrieanwendungen. Es bietet robuste analoge und digitale Ein- und Ausgänge für Ethernet-basierte Modelle der Xi-Serie.

Welche Signalarten unterstützt das PIF-Kabel?

Das PIF-Kabel unterstützt 0–10 V für Analogeingänge sowie 0/4–20 mA für Analogausgänge und eignet sich damit für eine Vielzahl industrieller Anwendungen.

Welche Infrarotkameras der Xi-Serie sind mit diesen USB-Kabeln kompatibel?

Diese Kabel sind mit den Infrarotkameras Xi 80, Xi 410 LT, Xi 410 MT und Xi 1M kompatibel.

Ist dieses Kabel auch mit der PI-Serie oder der Xi 400 bzw. Xi 640 kompatibel?

Nein. Die PI-Serie sowie die Xi 400 und Xi 640 verwenden eine andere Pinbelegung.

Kann ich diese Kabel auch für andere Anwendungen als Infrarotkameras verwenden?

Diese Kabel wurden speziell für Infrarotkameras der Optris Xi-Serie entwickelt. Aufgrund ihrer speziellen Ausführung sind sie für andere Anwendungen in der Regel nicht geeignet.

Wie wird das PIF-Kabel programmiert?

Das PIF-Kabel wird über die PIX Connect Software programmiert und lässt sich dadurch einfach in Prozessleitsysteme integrieren und an individuelle Anforderungen anpassen.

Unterstützt das PIF-Kabel die RS485-Kommunikation?

Ja, das PIF-Kabel unterstützt die RS485-Kommunikation. Einzelheiten hierzu finden Sie im Produkthandbuch.

Kann das PIF-Kabel in Hochtemperaturumgebungen eingesetzt werden?

Ja, optional sind Ausführungen erhältlich, die für Umgebungstemperaturen bis zu 250 °C ausgelegt sind.

Wie schließe ich das PIF-Kabel an mein Xi-Modell an?

Das PIF-Kabel verfügt über integrierte Elektronik und eine Anschlussklemme für eine einfache und sichere Verbindung mit den Xi-Modellen. Detaillierte Installationshinweise finden Sie im Produkthandbuch.

Welche Aufgabe hat die integrierte Elektronik im PIF-Kabel?

Die integrierte Elektronik sorgt für eine zuverlässige Signalverarbeitung und Kommunikation und erhöht dadurch die Präzision und Effizienz von Steuerungs- und Überwachungsaufgaben in industriellen Anwendungen.

Wo finde ich weitere Unterstützung und Dokumentation zum PIF-Kabel?

Weitere Informationen und eine ausführliche Dokumentation finden Sie im Produkthandbuch sowie in der PIX Connect Software. Darüber hinaus steht Ihnen der technische Kundensupport des Herstellers zur Verfügung.

• I/O-Kabel inkl. Klemmblock
