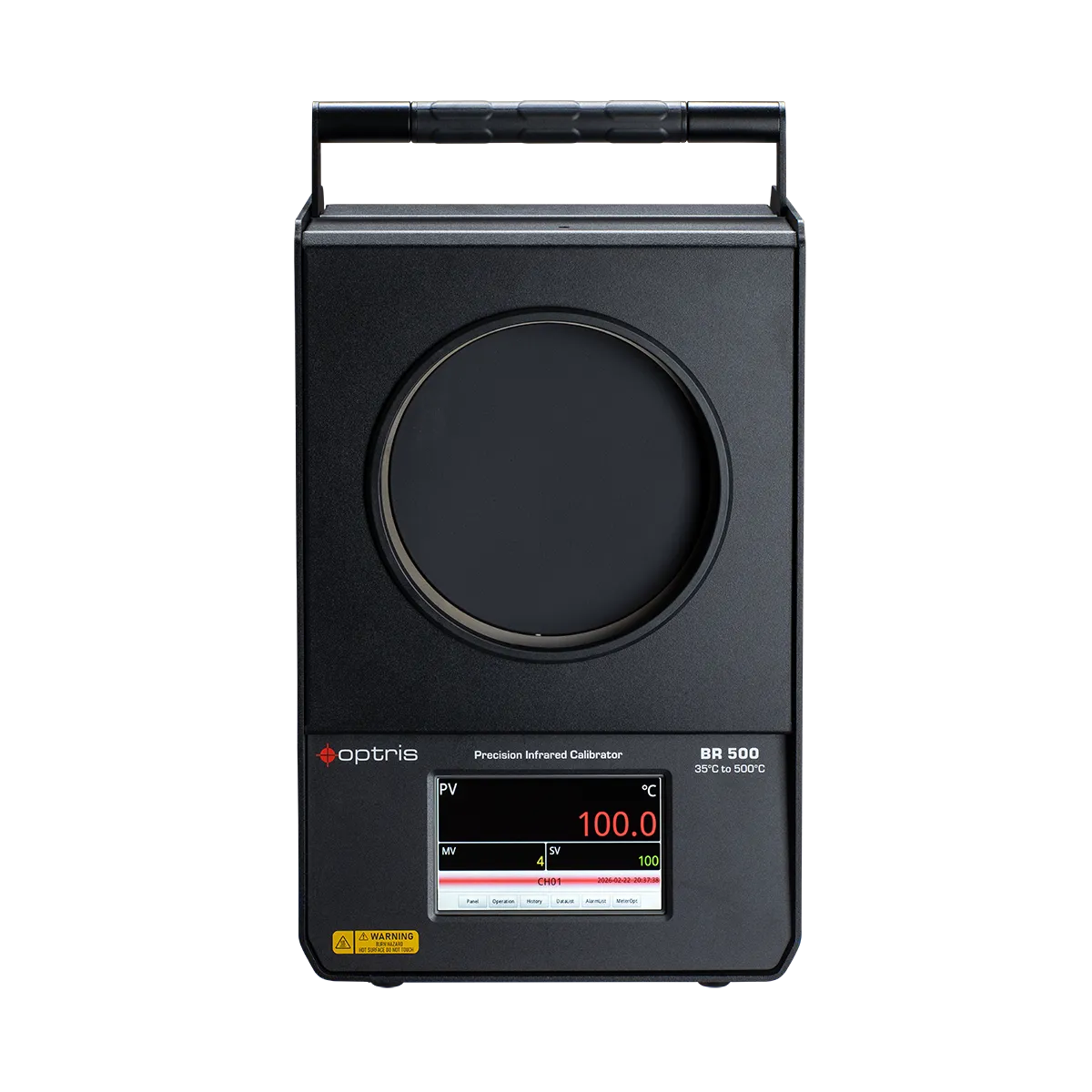

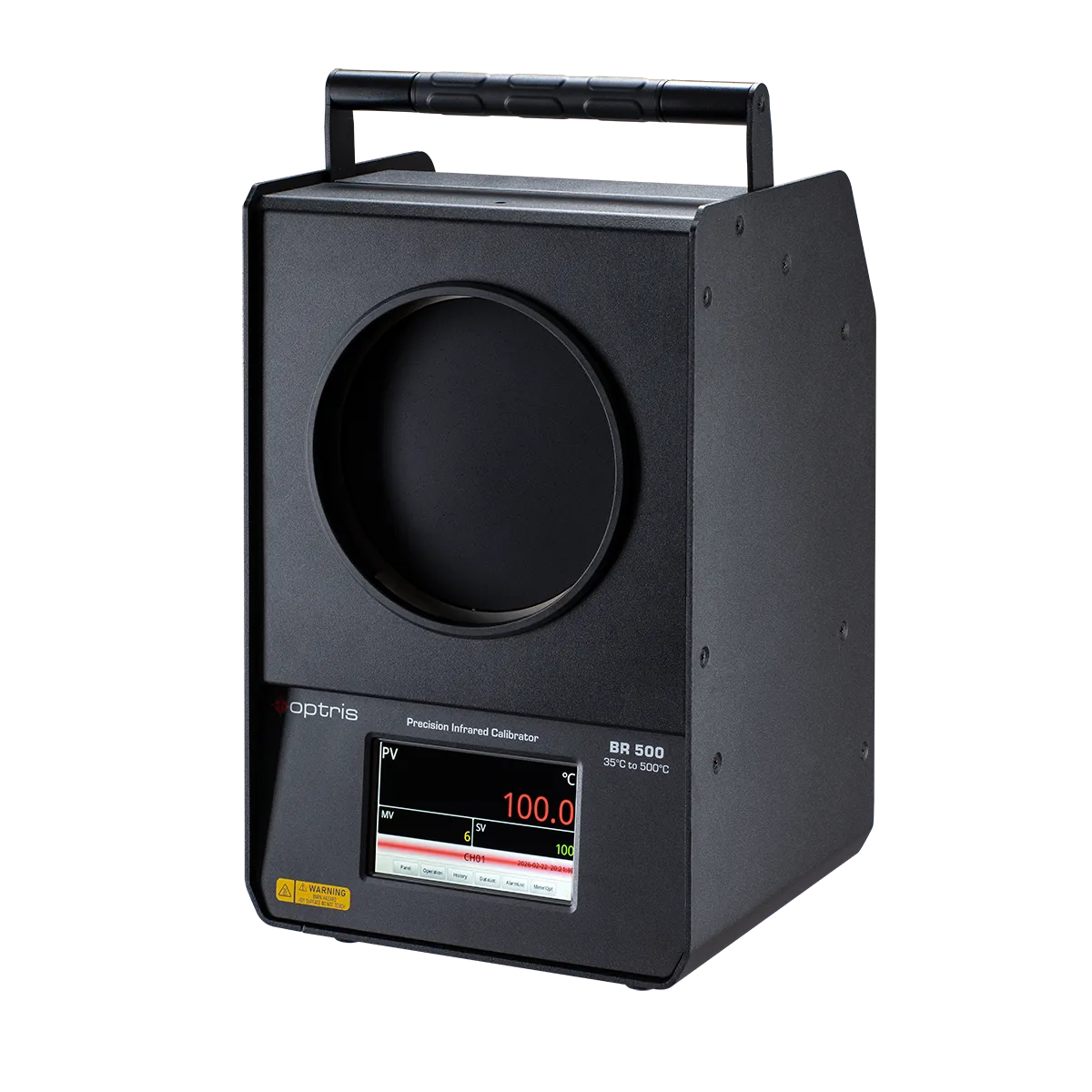

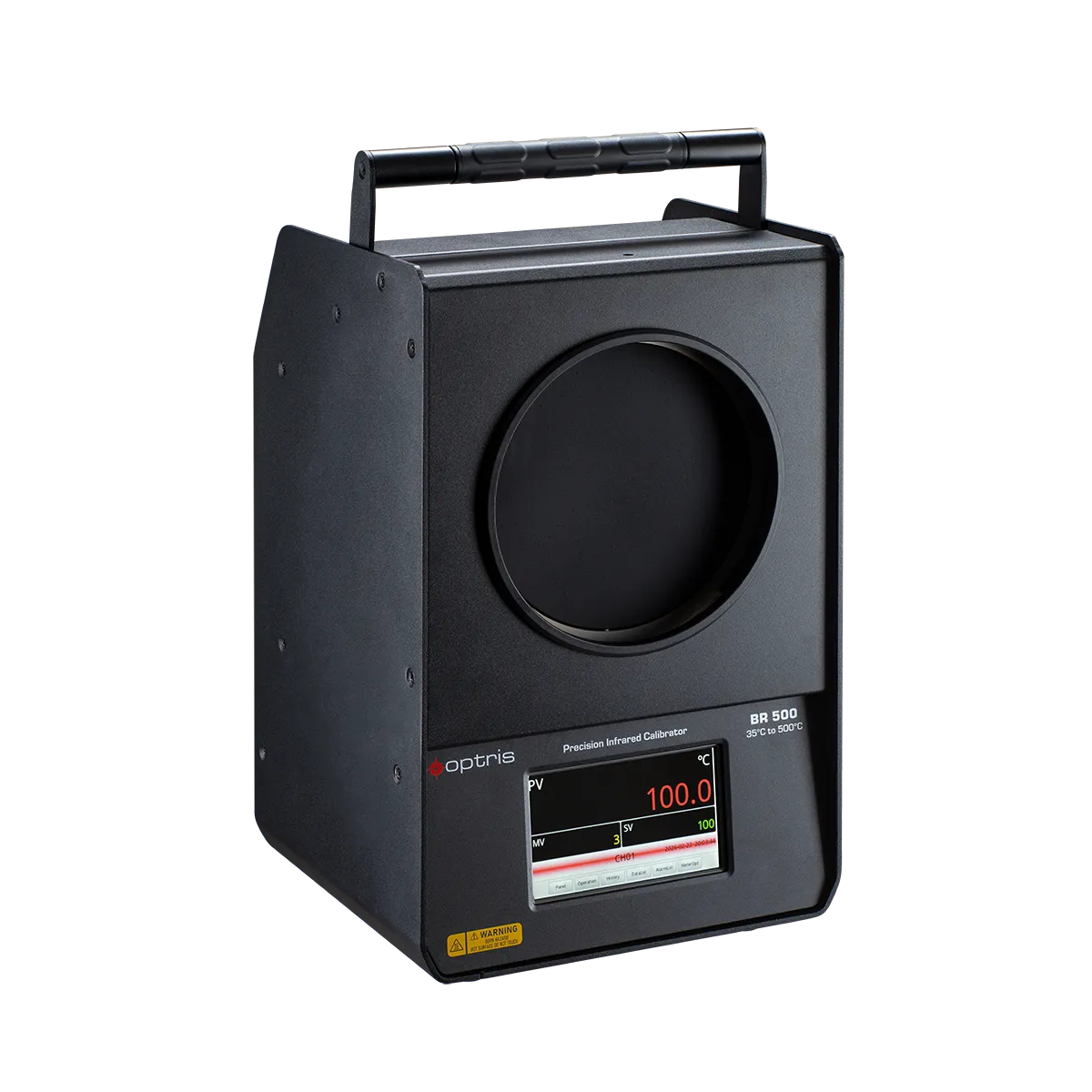

Calibration Source BR 500

The Optris BR 500 is a high-performance infrared reference radiation source, or blackbody, designed for precise calibration of infrared cameras and pyrometers. As the successor to the BR 400, it offers better usability, improved performance, and a wider temperature range.

With a maximum reference temperature of 500 °C, the BR 500 broadens the range for verification and calibration tasks. It provides very stable and uniform radiation, ensuring reliable and repeatable results. You can measure radiation temperature accurately using a contact thermometer with emissivity determination or a transfer standard infrared thermometer.

A modern touch display allows for quick setup and easy use. Its compact and sturdy design, along with high precision and long-term stability, makes the BR 500 suitable for both initial calibration and routine verification.

General Specifications
Operating temperature: 5 °C … 30 °C
Weight: 9.8 kg
Dimensions (H x W x D): 380 x 240 x 230 mm

Calibration Specifications
Temperature range (at 23 °C): +5 °C … 500 °C
Temperature resolution: 0.1 °C
Emissivity: 0.97 ±0.02 (for 8 –14 μm)
Aperture: 128 mm

Accuracy:
± 0.35 °C at 35 °C
± 0.50 °C at 100 °C
± 0.70 °C at 200 °C
± 1.50 °C at 350 °C
± 1.9 °C at 500 °C

Warm-up time:
20 Min. (from 35 °C to 450 °C)
10 Min. (from 450 °C to 500 °C)

Cool-down time:
40 Min. (from 500 °C to 100 °C)
40 Min. (from 100 °C to 35 °C)

Electrical Specifications
Temperature sensor: Pt100
Controller: PID
Power supply: 220V/ AC 50 Hz (±10 %) (optional: 110V/ AC 60 Hz model)
Power consumption: Max. 1000 W

Welcher Abstand sollte zwischen dem Pyrometer und der Kalibrierquelle eingehalten werden?

Jeder Infrarotsensor wird abhängig vom Gerät und der verwendeten Optik in einem definierten Abstand kalibriert. Bitte kontaktieren Sie Optris, um die für Ihr Gerät passende Kalibriergeometrie zu erhalten.

Wie kalibriere ich einen Infrarotsensor?

Der Kalibriervorgang umfasst in der Regel die Anpassung der Sensoreinstellungen an eine bekannte Referenztemperatur, die von einer Kalibrierquelle bereitgestellt wird. Dadurch wird sichergestellt, dass der Sensor präzise Messergebnisse liefert. Detaillierte Anweisungen finden Sie im Handbuch des jeweiligen Geräts oder erhalten Sie direkt von Optris. In den meisten Fällen wird hierfür ein Referenzpyrometer benötigt.

• Calibration source
• Power supply cable
• Calibration certificate
